أكمل الجمل بالكلمات التالية: مجموع، متساوية، تفرع، تسلسل

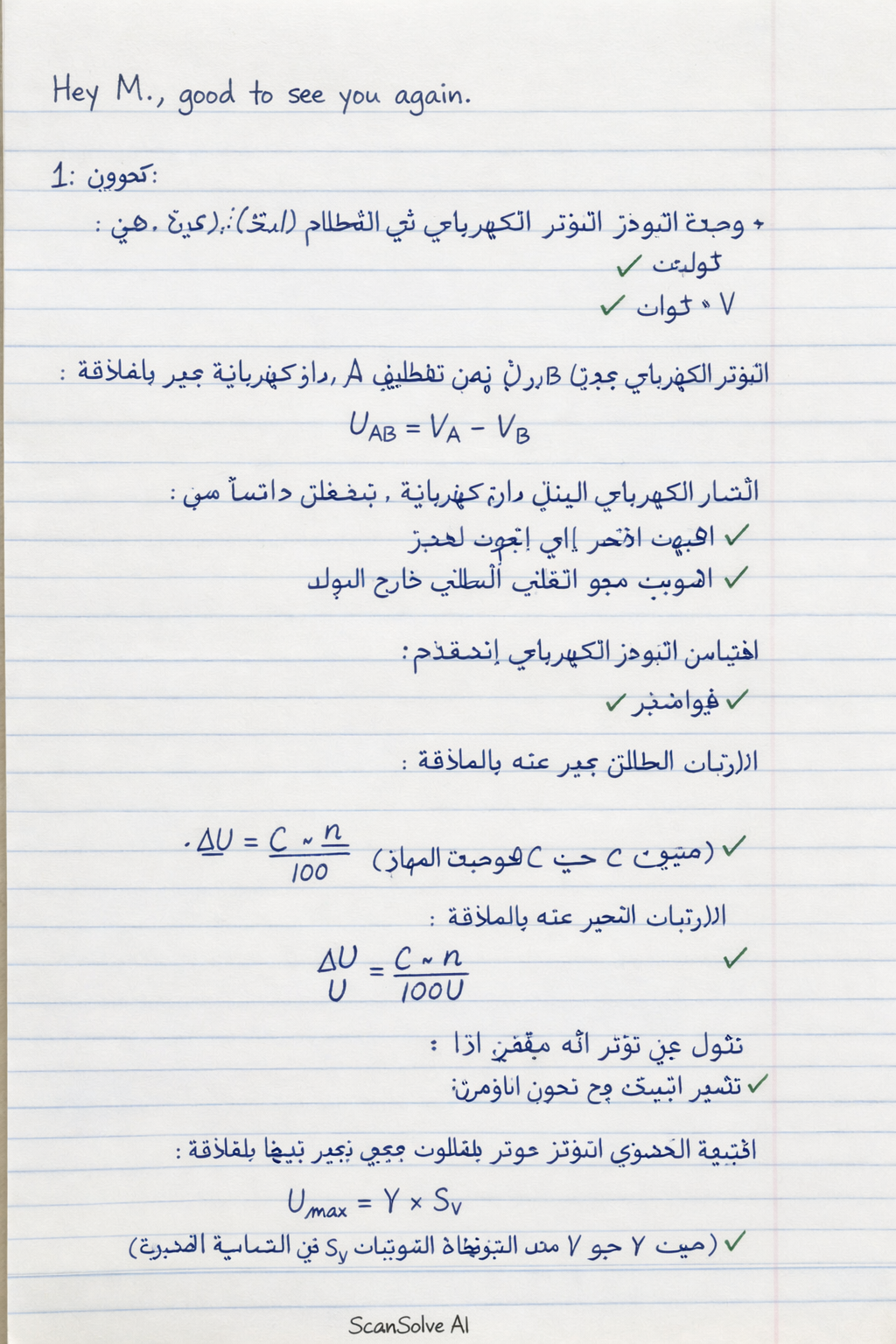

تمرين 1:

• وحدة التوتر الكهربائي في النظام الدولي (S.I) هي:

  • ✅ فولت
  • ✅ فولت «V»

• التوتر الكهربائي $U_{AB}$ بين نقطتين A و B في دارة كهربائية يعبر عنه بالعلاقة:

  • ✅ $U_{AB} = V_A - V_B$

• التيار الكهربائي في دارة كهربائية، يتدفق دائماً من:

  • ✅ الجهد الأكبر إلى الجهد الأصغر
  • ✅ القطب الموجب نحو القطب السالب خارج المولد

• لقياس التوتر الكهربائي، نستخدم:

  • ✅ فولتمتر

• الارتياب المطلق يعبر عنه بالعلاقة:

  • ✅ $\Delta U = C \cdot \frac{n}{100}$ (حيث C هو صنف الجهاز و n هو العيار المستخدم)

• الارتياب النسبي يعبر عنه بالعلاقة:

  • ✅ $\frac{\Delta U}{U} = C \cdot \frac{n}{100U}$

• نقول عن توتر أنه متغير إذا:

  • ✅ تتغير قيمته مع مرور الزمن

• القيمة القصوى لتوتر متناوب جيبي يعبر عنها بالعلاقة:

  • ✅ $U_{max} = Y \times S_V$ (حيث Y هو عدد التدريجات العمودية و $S_V$ هي الحساسية العمودية)

• الدور T لتوتر متناوب جيبي يعبر عنه بالعلاقة:

  • ✅ $T = X \times S_H$ (حيث X هو عدد التدريجات الأفقية لدورة واحدة و $S_H$ هي الحساسية الأفقية)
  • ✅ $T = \frac{1}{f}$

• التردد f لتوتر متناوب جيبي يعبر عنه بالعلاقة:

  • ✅ $f = \frac{1}{T}$
  • ✅ $f = \frac{1}{X \times S_H}$

• أكمل الجمل بالكلمات التالية: مجموع، متساوية، تفرع، تسلسل

  • في دارة على تسلسل، التوتر الكهربائي بين نقطتين هو مجموع جميع التوترات بين أطراف ثنائيات الأقطاب المركبة على تسلسل.
  • التوترات الكهربائية بين أطراف ثنائيات الأقطاب المركبة على تفرع تكون متساوية.

تمرين 2:

• a) إعادة رسم الدارة ووضع الفولتمتر، مع تحديد النقطة (A أو B) التي يجب ربط القطب (+) للفولتمتر بها:

  • لقياس التوتر $U_{AB} = V_A - V_B$، يجب ربط القطب الموجب (+) للفولتمتر بالنقطة A والقطب السالب (-) بالنقطة B. يتم توصيل الفولتمتر على التوازي مع العنصر المراد قياس التوتر بين طرفيه.
  • (الرسم يتطلب رسمًا، لكن الشرح يوضح كيفية التوصيل).

• b) تحديد قيمة التوتر $U_{AB}$ من الفولتمتر:

  • الخطوة 1: تحديد العيار (المدى) المستخدم. من الصورة، مؤشر العيار يشير إلى $10 \text{V}$.
  • الخطوة 2: تحديد عدد التدريجات الكلية للميناء. الميناء مدرج من 0 إلى 100 تدريجة.
  • الخطوة 3: تحديد قيمة كل تدريجة. $$\text{قيمة التدريجة الواحدة} = \frac{\text{العيار}}{\text{عدد التدريجات الكلية}} = \frac{10 \text{ V}}{100 \text{ تدريجة}} = 0.1 \text{ V/تدريجة}$$
  • الخطوة 4: قراءة موضع الإبرة. الإبرة تشير إلى 60 تدريجة.
  • الخطوة 5: حساب قيمة التوتر $U_{AB}$. $$U_{AB} = \text{قراءة الإبرة} \times \text{قيمة التدريجة الواحدة} = 60 \text{ تدريجة} \times 0.1 \text{ V/تدريجة} = 6 \text{ V}$$
  • قيمة التوتر $U_{AB}$ هي: $\boxed{\text{6 V}}$
