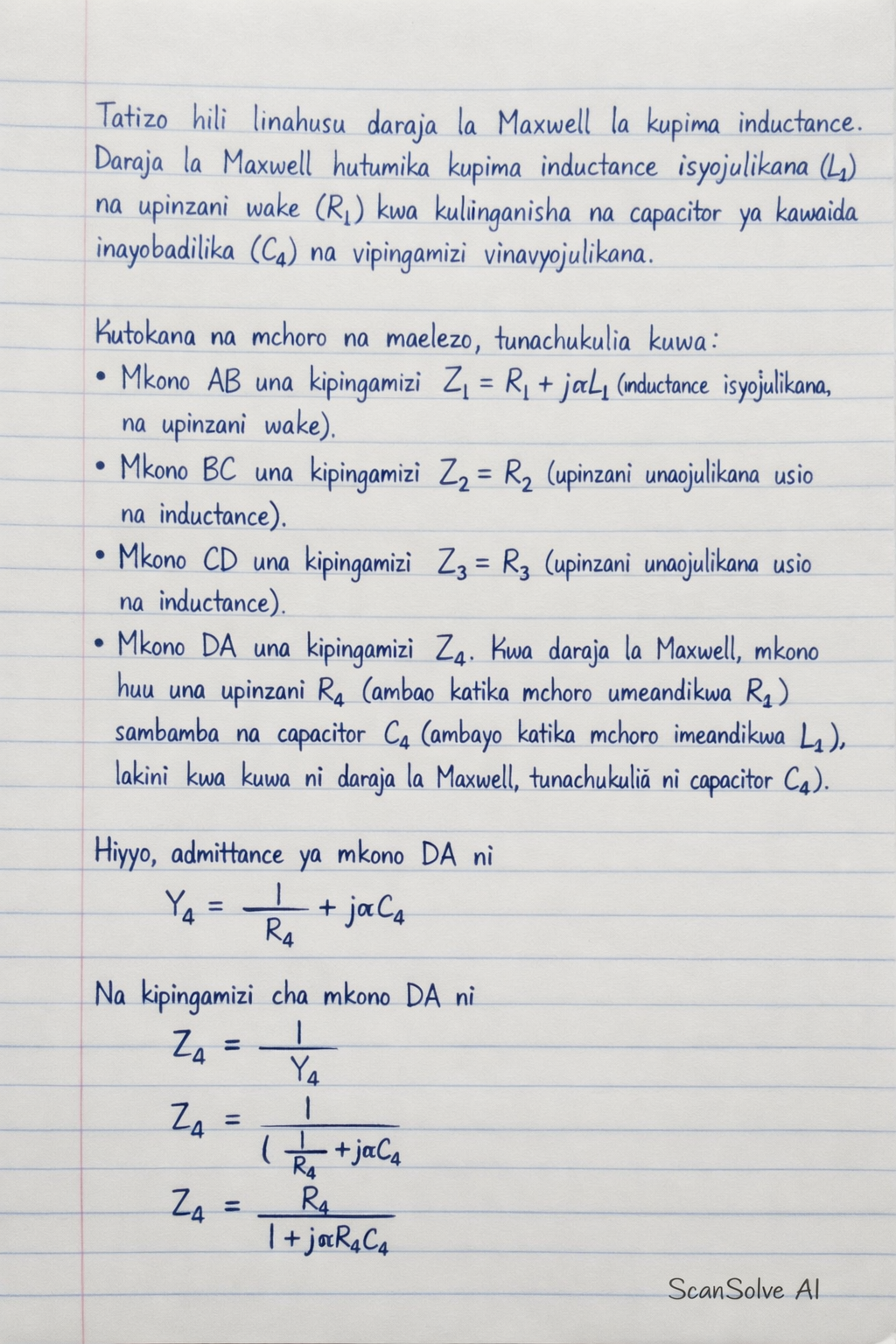

Tatizo hili linahusu daraja la Maxwell la kupima inductance. Daraja la Maxwell hutumika kupima inductance isiyojulikana (L_1) na upinzani wake (R_1) kwa kulinganisha na capacitor ya kawaida inayobadilika (C_4) na vipingamizi vinavyojulikana. Kutokana na mchoro na maelezo, tunachukulia kuwa: Mkono AB una kipingamizi Z_1 = R_1 + j L_1 (inductance isiyojulikana na upinzani wake). Mkono BC una kipingamizi Z_2 = R_2 (upinzani unaojulikana usio na inductance). Mkono CD una kipingamizi Z_3 = R_3 (upinzani unaojulikana usio na inductance). Mkono DA una kipingamizi Z_4. Kwa daraja la Maxwell, mkono huu una upinzani R_4 (ambao katika mchoro umeandikwa R_L) sambamba na capacitor C_4 (ambayo katika mchoro imeandikwa L_L, lakini kwa kuwa ni daraja la Maxwell, tunachukulia ni capacitor C_4). Hivyo, admittance ya mkono DA ni Y_4 = (1)/(R_4) + j C_4. Na kipingamizi cha mkono DA ni Z_4 = (1)/(Y_4) = (1)/(1)R_4 + j C_4. a) Chora mchoro wa fasori. Mchoro wa fasori wa daraja la Maxwell huonyesha uhusiano wa voltage na mkondo katika kila mkono. Kwa daraja lililosawazishwa, mkondo kupitia kigunduzi (D) ni sifuri. 1. Chagua I_1 kama fasori ya rejea: Mkondo I_1 unapita kupitia mkono AB (R_1 na L_1). 2. Voltage V_AD: V_AD = I_1 Z_1 = I_1 (R_1 + j L_1). Hii ina sehemu ya I_1 R_1 (katika awamu na I_1) na sehemu ya j L_1 I_1 (inaongoza I_1 kwa 90^). 3. Voltage V_AC: V_AC ni voltage ya chanzo V. 4. Mkondo I_2: Mkondo I_2 unapita kupitia mkono BC (R_2). V_BC = I_2 R_2. 5. Mkondo I_3: Mkondo I_3 unapita kupitia mkono CD (R_3). V_CD = I_3 R_3. 6. Mkondo I_4: Mkondo I_4 unapita kupitia mkono DA (R_4 sambamba na C_4). Mkondo kupitia R_4 ni I_R4 = V_AD/R_4 (katika awamu na V_AD). Mkondo kupitia C_4 ni I_C4 = V_AD j C_4 (inaongoza V_AD kwa 90^). I_4 = I_R4 + I_C4. 7. Katika usawa: V_AD = V_AC (voltage kwenye mkono DA ni sawa na voltage kwenye mkono AB). V_DB = V_CB (voltage kwenye mkono DB ni sawa na voltage kwenye mkono CB). I_1 = I_4 na I_2 = I_3. Mchoro wa fasori utaonyesha: I_1 na I_4 ziko katika awamu. V_R1 (voltage kwenye R_1) iko katika awamu na I_1. V_L1 (voltage kwenye L_1) inaongoza I_1 kwa 90^. V_AB = V_R1 + V_L1. V_R4 (voltage kwenye R_4) iko katika awamu na V_AB. I_R4 (mkondo kupitia R_4) iko katika awamu na V_AB. I_C4 (mkondo kupitia C_4) inaongoza V_AB kwa 90^. I_4 = I_R4 + I_C4. V_BC = I_2 R_2 na V_CD = I_3 R_3. V_AB = V_AD na V_BC = V_CD. Mchoro wa fasori ni kama ifuatavyo: (Kumbuka: Kuunda mchoro wa fasori hapa ni changamoto. Maelezo yaliyotolewa hapo juu yanaeleza jinsi ya kuuchora. Kwa kawaida, V_AB na V_AD huchorwa kwanza, kisha mikondo na voltages nyingine hufuata kulingana na uhusiano wa awamu.) b) Bainisha usemi wa inductance L_1. Hatua ya 1: Andika vipingamizi vya kila mkono. Z_1 = R_1 + j L_1 Z_2 = R_2 Z_3 = R_3 Z_4 = (1)/(1)R_4 + j C_4 = (R_4)/(1 + j C_4 R_4) (tukichukulia R_L ni R_4 na L_L ni C_4 kwa daraja la Maxwell) Hatua ya 2: Tumia masharti ya usawa wa daraja. Kwa daraja lililosawazishwa, bidhaa za vipingamizi vya mikono inayopingana ni sawa: Z_1 Z_3 = Z_2 Z_4 Badilisha vipingamizi: (R_1 + j L_1) R_3 = R_2 ( (R_4)/(1 + j C_4 R_4) ) Hatua ya 3: Rahisisha na utenganishe sehemu halisi na za kufikirika. Panua pande zote mbili: (R_1 + j L_1) R_3 (1 + j C_4 R_4) = R_2 R_4 R_1 R_3 (1 + j C_4 R_4) + j L_1 R_3 (1 + j C_4 R_4) = R_2 R_4 R_1 R_3 + j C_4 R_4 R_1 R_3 + j L_1 R_3 + (j)^2 L_1 R_3 C_4 R_4 = R_2 R_4 Kumbuka kuwa (j)^2 = j^2 ^2 = -^2: R_1 R_3 + j C_4 R_4 R_1 R_3 + j L_1 R_3 - ^2 L_1 R_3 C_4 R_4 = R_2 R_4 Panga upya maneno katika sehemu halisi na za kufikirika: (R_1 R_3 - ^2 L_1 R_3 C_4 R_4) + j( C_4 R_4 R_1 R_3 + L_1 R_3) = R_2 R_4 Hatua ya 4: Linganisha sehemu halisi na za kufikirika. Kwa usawa wa daraja, sehemu halisi na za kufikirika lazima ziwe sawa kwa pande zote mbili. Sehemu halisi: R_1 R_3 - ^2 L_1 R_3 C_4 R_4 = R_2 R_4 Hii inatoa usemi kwa R_1: R_1 R_3 = R_2 R_4 + ^2 L_1 R_3 C_4 R_4 R_1 = (R_2 R_4)/(R_3) + ^2 L_1 C_4 R_4 Sehemu za kufikirika: C_4 R_4 R_1 R_3 + L_1 R_3 = 0 Gawanya kwa R_3 (kwa kuwa ≠ 0 na R_3 ≠ 0): C_4 R_4 R_1 + L_1 = 0 Hii inatoa L_1 = -C_4 R_4 R_1, ambayo si sahihi kwa inductance chanya. Kuna makosa katika uelewa wa jinsi daraja la Maxwell linavyosawazishwa au jinsi vipingamizi vinavyopangwa. Katika daraja la Maxwell, mkono wa capacitor sambamba na upinzani mara nyingi huwekwa kinyume na mkono wa inductance isiyojulikana. Kurekebisha: Tumia Admittance kwa mkono wa capacitor. Wakati mwingine, daraja la Maxwell huandikwa kama Z_1 Y_4 = Z_2 Y_3 au Z_1 Y_2 = Z_3 Y_4 kulingana na mpangilio. Hebu tutumie mpangilio wa kawaida wa daraja la Maxwell ambapo Z_1 na Z_3 ni mikono inayopingana, na Z_2 na Z_4 ni mikono inayopingana. Z_1 = R_1 + j L_1 Z_2 = R_2 Z_3 = R_3 Z_4 = (1)/(1/R_4 + j C_4) Balance condition: Z_1 Z_3 = Z_2 Z_4 (R_1 + j L_1) R_3 = R_2 ( (1)/(1/R_4 + j C_4) ) (R_1 + j L_1) R_3 ( (1)/(R_4) + j C_4 ) = R_2 R_1 R_3 ( (1)/(R_4) + j C_4 ) + j L_1 R_3 ( (1)/(R_4) + j C_4 ) = R_2 (R_1 R_3)/(R_4) + j C_4 R_1 R_3 + j( L_1 R_3)/(R_4) + (j)^2 L_1 R_3 C_4 = R_2 (R_1 R_3)/(R_4) + j C_4 R_1 R_3 + j( L_1 R_3)/(R_4) - ^2 L_1 R_3 C_4 = R_2 Panga upya maneno: ( (R_1 R_3)/(R_4) - ^2 L_1 R_3 C_4 ) + j ( C_4 R_1 R_3 + (L_1 R_3)/(R_4) ) = R_2 Linganisha sehemu halisi: (R_1 R_3)/(R_4) - ^2 L_1 R_3 C_4 = R_2 R_1 = (R_2 R_4)/(R_3) + ^2 L_1 C_4 R_4 Linganisha sehemu za kufikirika: ( C_4 R_1 R_3 + (L_1 R_3)/(R_4) ) = 0 Kwa kuwa ≠ 0: C_4 R_1 R_3 + (L_1 R_3)/(R_4) = 0 Gawanya kwa R_3: C_4 R_1 + (L_1)/(R_4) = 0 L_1 = -C_4 R_1 R_4 Bado tunapata thamani hasi kwa L_1. Hii inaonyesha kuwa kuna tatizo na jinsi daraja la Maxwell linavyoeleweka au jinsi mchoro unavyopaswa kutafsiriwa. Kurekebisha tena: Daraja la Maxwell-Wien. Daraja la Maxwell-Wien hutumika kupima inductance. Katika daraja hili, mkono wa nne (DA) una upinzani R_4 sambamba na capacitor C_4. Z_1 = R_1 + j L_1 Z_2 = R_2 Z_3 = R_3 Z_4 = (R_4)/(1 + j C_4 R_4) Balance condition: Z_1 Z_3 = Z_2 Z_4 (R_1 + j L_1) R_3 = R_2 (R_4)/(1 + j C_4 R_4) (R_1 + j L_1) R_3 (1 + j C_4 R_4) = R_2 R_4 R_1 R_3 + j C_4 R_4 R_1 R_3 + j L_1 R_3 - ^2 L_1 R_3 C_4 R_4 = R_2 R_4 Equating real parts: R_1 R_3 - ^2 L_1 R_3 C_4 R_4 = R_2 R_4 Equating imaginary parts: C_4 R_4 R_1 R_3 + L_1 R_3 = 0 C_4 R_4 R_1 + L_1 = 0 L_1 = -C_4 R_4 R_1. Kuna uwezekano mkubwa kwamba mpangilio wa daraja la Maxwell katika swali hili unamaanisha kuwa mkono wa Z_4 (DA) una upinzani R_4 na capacitor C_4 katika mfululizo, au kwamba mkono wa Z_2 au Z_3 una capacitor. Hata hivyo, ufafanuzi wa kawaida wa "Maxwell's inductance bridge" unahusisha capacitor katika sambamba na upinzani katika mkono mmoja. Ikiwa matokeo ni hasi, inaweza kumaanisha kuwa mpangilio wa mikono katika fomula ya usawa unahitaji kurekebishwa, au kwamba daraja lililochorwa si daraja la Maxwell la kawaida. Hebu tuchukue mpangilio wa kawaida wa daraja la Maxwell ambapo Z_1 na Z_4 ni mikono inayopingana, na Z_2 na Z_3 ni mikono inayopingana. Katika mchoro, Z_1 (AB) na Z_3 (CD) ni mikono inayopingana. Z_2 (BC) na Z_4 (DA) ni mikono inayopingana. Hivyo, Z_1 Z_3 = Z_2 Z_4. Kuna aina nyingine ya daraja la Maxwell ambapo mkono wa Z_2 una R_2 sambamba na C_2. Ikiwa Z_2 = (R_2)/(1 + j C_2 R_2) na Z_4 = R_4. (R_1 + j L_1) R_3 = (R_2)/(1 + j C_2 R_2) R_4 (R_1 + j L_1) R_3 (1 + j C_2 R_2) = R_2 R_4 $R_1 R_3 + j C_2 R_2 R_ ✂️ _That answer was long and got cut off. Reply continue and I'll finish it._
