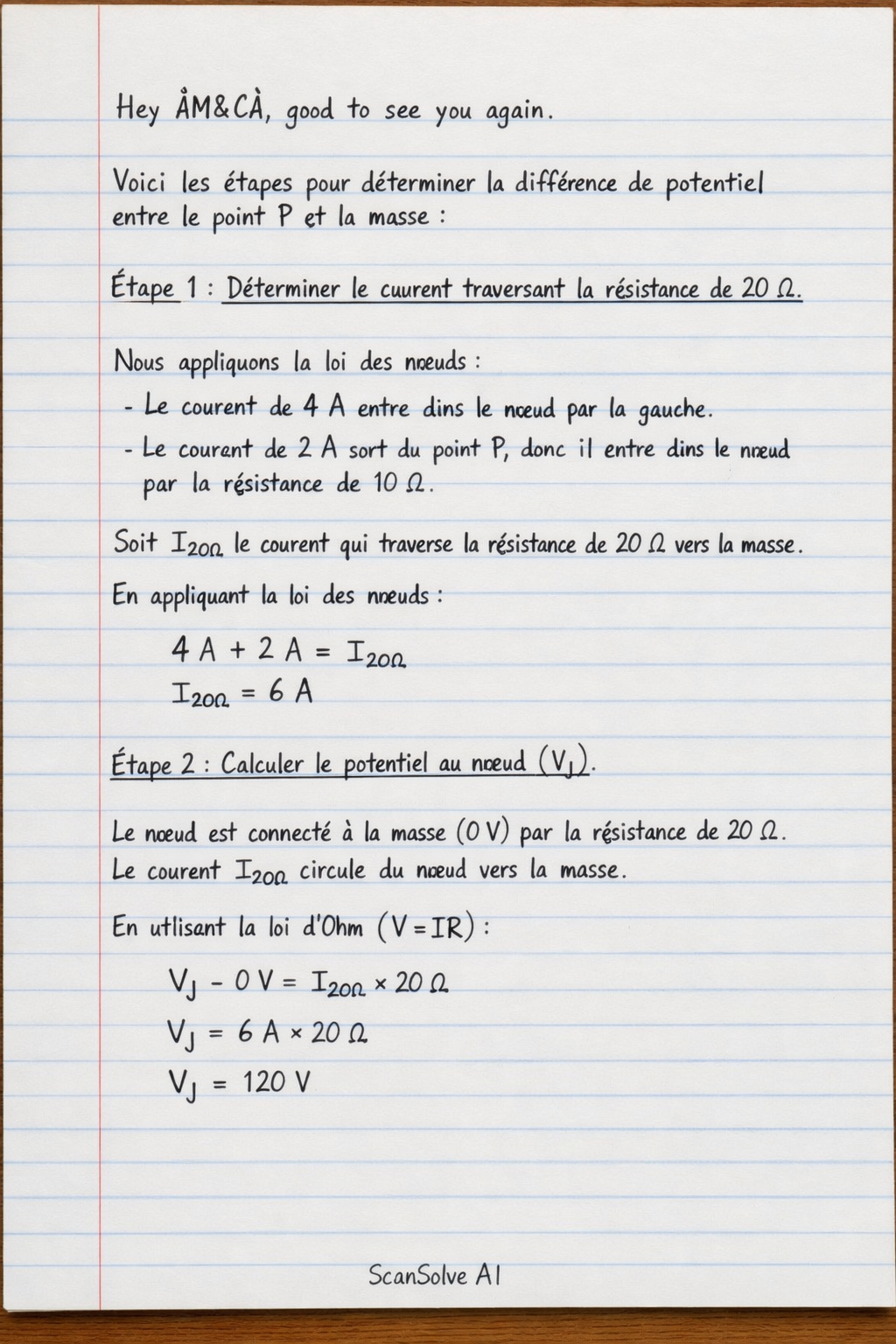

Voici les étapes pour déterminer la différence de potentiel entre le point P et la masse : Step 1: Déterminer le courant traversant la résistance de 20 Ω. Nous appliquons la loi des nœuds (loi de Kirchhoff sur les courants) au nœud situé entre les deux résistances. • Le courant de 4 A entre dans le nœud par la gauche. • Le courant de 2 A sort du point P, ce qui signifie qu'il entre dans le nœud par la résistance de 10 Ω. Soit I_20 le courant qui traverse la résistance de 20 Ω vers la masse. En appliquant la loi des nœuds : 4\,A + 2\,A = I_20 I_20 = 6\,A Step 2: Calculer le potentiel au nœud (V_J). Le nœud est connecté à la masse (0 V) par la résistance de 20 Ω. Le courant I_20 circule du nœud vers la masse. En utilisant la loi d'Ohm (V = IR) : V_J - 0\,V = I_20 × 20\, V_J = 6\,A × 20\, V_J = 120\,V Step 3: Calculer le potentiel au point P (V_P). Le point P est connecté au nœud (où V_J = 120\,V) par la résistance de 10 Ω. Un courant de 2 A circule de P vers le nœud. En utilisant la loi d'Ohm : V_P - V_J = 2\,A × 10\, V_P - 120\,V = 20\,V V_P = 120\,V + 20\,V V_P = 140\,V La différence de potentiel entre le point P et la masse est V_P - V_masse = 140\,V - 0\,V = 140\,V. La bonne option est (B). B) 140\,V Envoie-moi la prochaine 📸
