Question 7: For a network two roads link town A to town B, one road links town A to town C and two roads link town B to town C. Find the number of: a) nodes (towns) b) arcs (roads) c) regions

Mathematics

ScanSolve AI Answer

Answers

3 parts
a

3\text{3}

b

5\text{5}

c

4\text{4}

Step-by-step solution

7 steps

Voici les solutions pour les questions sur le réseau routier :

Part a· 2 steps

Déterminer le nombre de nœuds (villes).

  1. Identifier toutes les villes mentionnées dans la description du réseau.

    Les villes mentionnées sont A, B et C.

  2. Compter le nombre de villes identifiées.

    Il y a 3 villes distinctes.
    Le nombre de nœuds (villes) est 3\boxed{\text{3}}.

Part b

5\text{5}

Déterminer le nombre d'arcs (routes).

  1. Compter les routes entre chaque paire de villes.

    • Deux routes relient la ville A à la ville B.
    • Une route relie la ville A à la ville C.
    • Deux routes relient la ville B à la ville C.

  2. Additionner le nombre total de routes.

    2(A aˋ B)+1(A aˋ C)+2(B aˋ C)=52 (\text{A à B}) + 1 (\text{A à C}) + 2 (\text{B à C}) = 5

    Le nombre d'arcs (routes) est 5\boxed{\text{5}}.

Part c

4\text{4}

Déterminer le nombre de régions.

  1. Utiliser la formule d'Euler pour les graphes planaires.

    Pour un graphe planaire connexe, la formule d'Euler est V−E+F=2V - E + F = 2, où VV est le nombre de sommets (nœuds), EE est le nombre d'arêtes (arcs) et FF est le nombre de faces (régions).

  2. Substituer les valeurs de VV et EE trouvées précédemment.

    Nous avons V=3V = 3 (nœuds) et E=5E = 5 (arcs).

    3−5+F=23 - 5 + F = 2

  3. Résoudre l'équation pour FF.

    −2+F=2-2 + F = 2 F=2+2F = 2 + 2 F=4F = 4

    Le nombre de régions est 4\boxed{\text{4}}.

Was this helpful?

Try one yourself

A new problem that tests the same skill.

Still stuck on this one?

Ask a follow-up, and the answer starts from this question.

Got a different question?Ask your own question

More Mathematics Questions

QA. State the number of roads (ARCS) on the diagram by identifying their endpoints (nodes) b. State…QFigure 2 shows a lead network for towns S, B, C and D determine the number of ways to move from S to…QTwo towns are located at points A(0,20) and B(4,60). The number of customers in a shop increases by…QA man travels 5 km due east of a town A to town B, and then travels 7 km on a bearing of 162° from B…QItem 3: Using a Venn diagram, determine the number of students in each region based on the following…
See all Mathematics questions →
Got a syllabus? Photograph it and I'll tell you what's due and what's worth the most.
Handwritten step-by-step solution preview

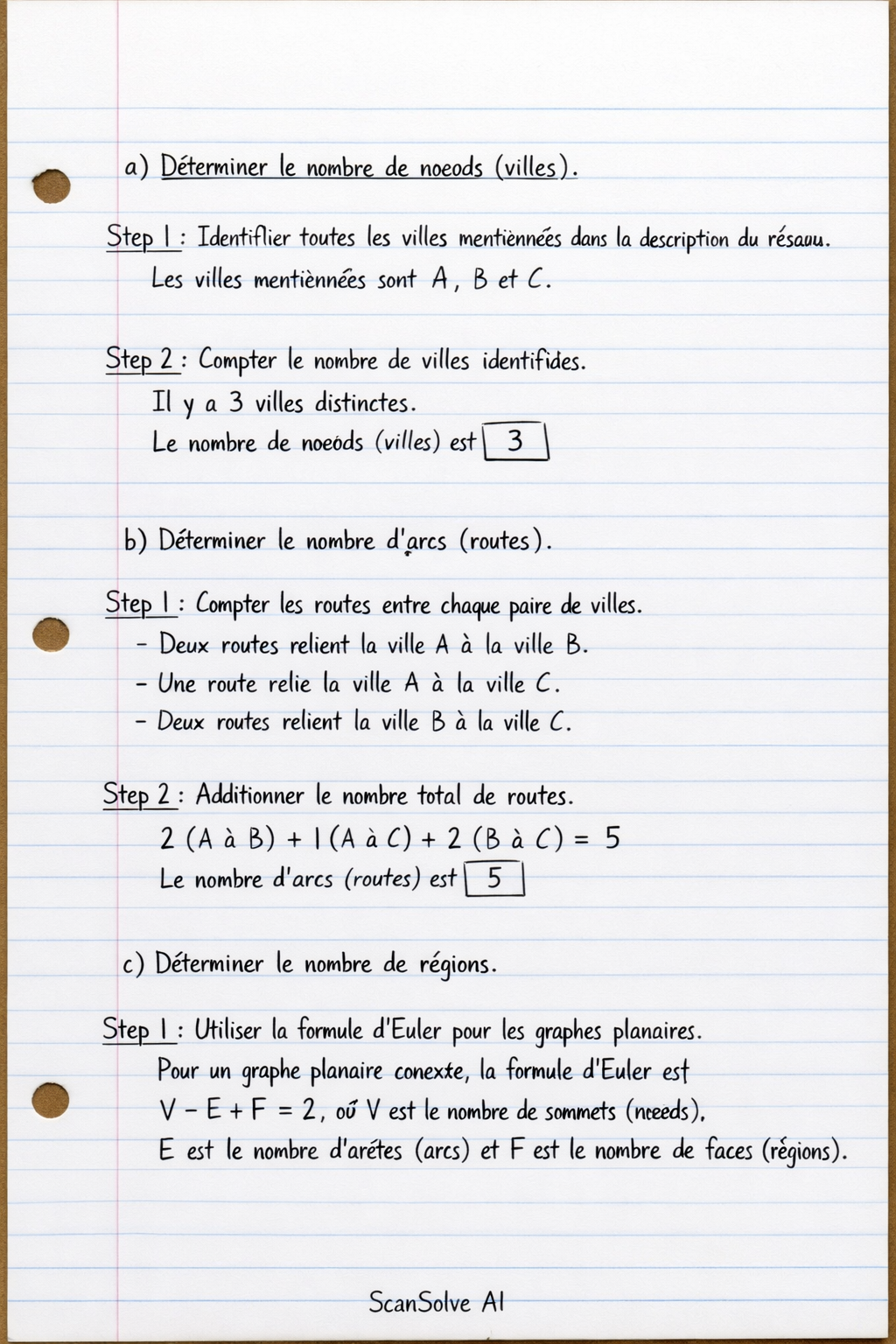

Handwritten Step-by-Step Solution
