SECTION B: (60 MARKS) Answer any THREE questions in this section.

Haya, twende na swali la 11 b).

b) Hivi ndivyo vyombo unavyotumia kupima kiasi cha umeme kifuatacho na jinsi kila kipimo kinavyofanywa:

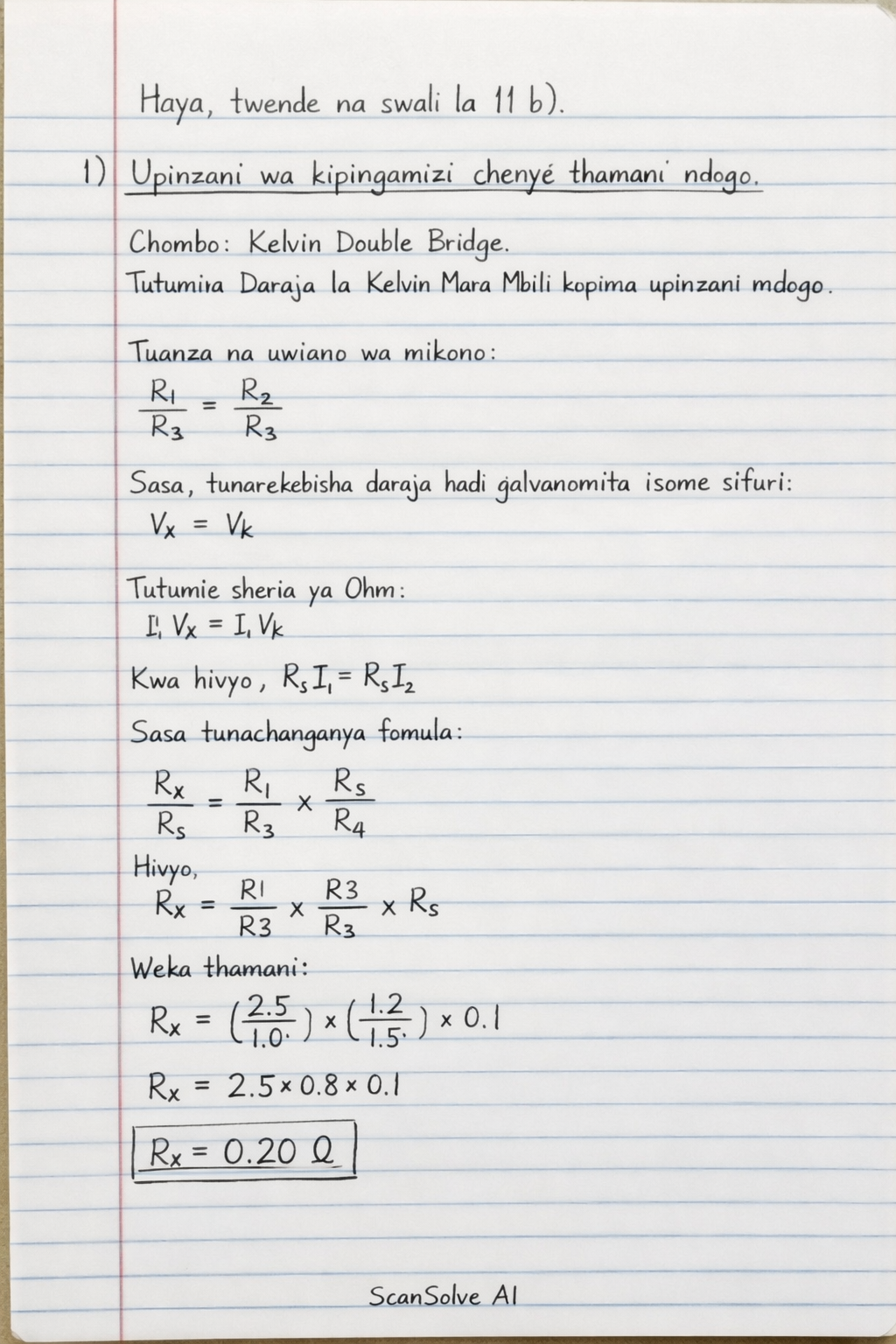

1. Upinzani wa kipingamizi chenye thamani ndogo (Resistance of a low-value resistor)

   • Chombo: Kelvin Double Bridge (Daraja la Kelvin Mara Mbili).
   • Maelezo: Daraja la Kelvin Mara Mbili hutumika kupima upinzani mdogo sana (chini ya $\text{1 } \Omega$) kwa usahihi mkubwa. Linatumia seti mbili za mikono ya uwiano na galvanomita. Kipingamizi kisichojulikana huunganishwa kwa mfululizo na kipingamizi cha kawaida kinachojulikana. Daraja husawazishwa kwa kurekebisha mikono ya uwiano hadi galvanomita isome sifuri, na upinzani usiojulikana huhesabiwa kutoka kwa upinzani wa kawaida unaojulikana na uwiano wa mikono.

2. Nguvu inayotumiwa na mzigo wa AC wa awamu moja (Power consumed by a single-phase AC load)

   • Chombo: Wattmeter.
   • Maelezo: Wattmeter hupima nguvu halisi ya umeme. Kwa mzigo wa AC wa awamu moja, wattmeter ina koili mbili: koili ya sasa (current coil) iliyounganishwa kwa mfululizo na mzigo kupima mkondo wa umeme, na koili ya voltage (voltage coil) iliyounganishwa sambamba na mzigo kupima voltage. Mwingiliano wa sehemu za sumaku zinazozalishwa na koili hizi husababisha mkengeuko unaolingana na bidhaa ya voltage, mkondo wa umeme, na power factor ($\text{P} = \text{VI} \cos\theta$), hivyo kuonyesha moja kwa moja nguvu halisi inayotumiwa na mzigo.
