State two requirements of shunts when used in the measurement of electrical quantities.

Question

ScanSolve AI Tutor · Accepted Answer

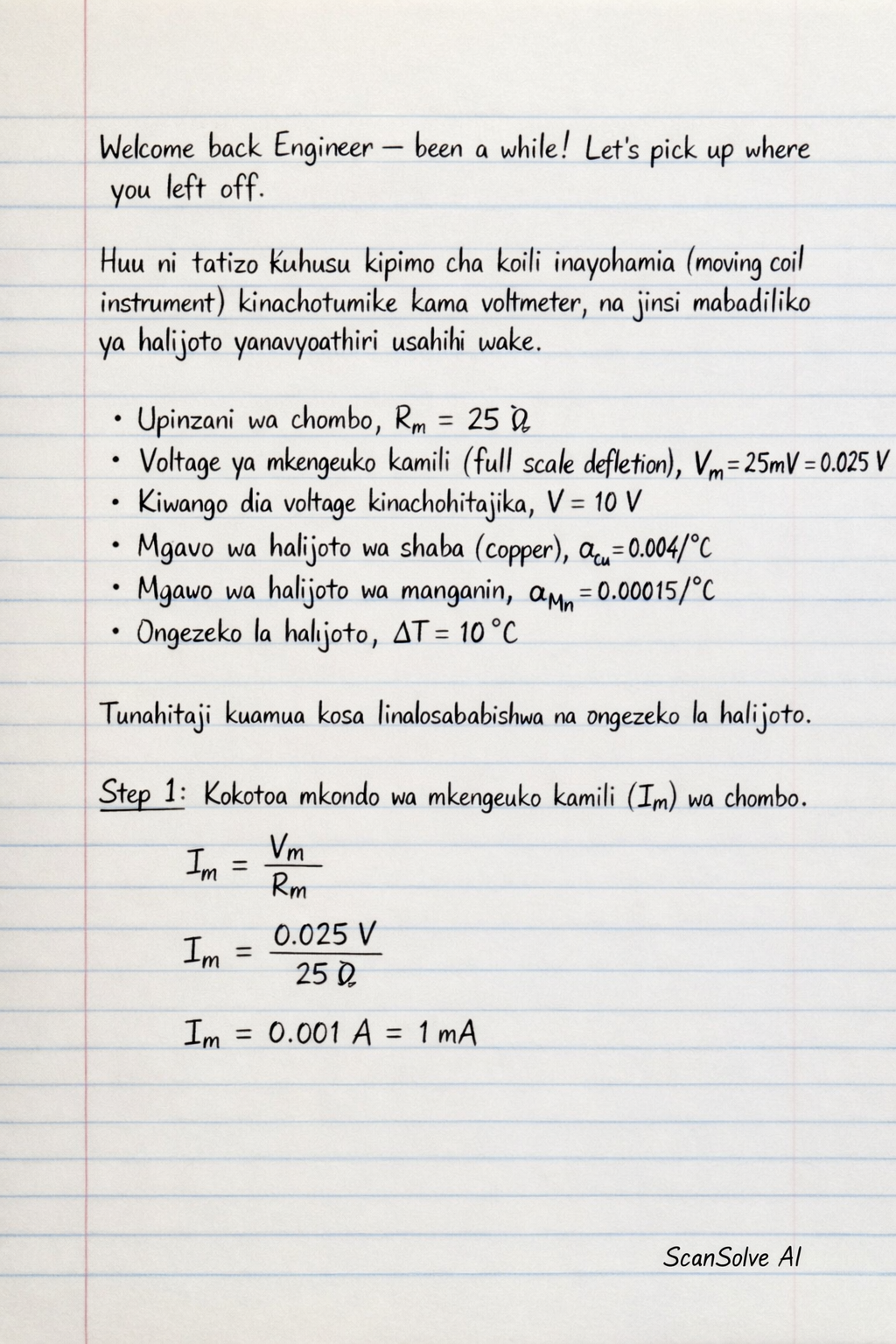

Huu ni tatizo kuhusu kipimo cha koili inayohamia (moving coil instrument) kinachotumika kama voltmeter, na jinsi mabadiliko ya halijoto yanavyoathiri usahihi wake.

Upinzani wa chombo, $R_m = 25 \ \Omega$
Voltage ya mkengeuko kamili (full scale deflection), $V_m = 25 \ mV = 0.025 \ V$
Kiwango cha voltage kinachohitajika, $V = 10 \ V$
Mgawo wa halijoto wa shaba (copper), $\alpha_{Cu} = 0.004/ \ ^{\circ}C$
Mgawo wa halijoto wa manganin, $\alpha_{Mn} = 0.00015/ \ ^{\circ}C$
Ongezeko la halijoto, $\Delta T = 10 \ ^{\circ}C$

Tunahitaji kuamua kosa linalosababishwa na ongezeko la halijoto.

Kokotoa mkondo wa mkengeuko kamili ( $I_m$ ) wa chombo.
$I_m = \frac{V_m}{R_m}$ $I_m = \frac{0.025 \ V}{25 \ \Omega} = 0.001 \ A = 1 \ mA$
Kokotoa upinzani wa kiongezeo (multiplier resistance, $R_s$ ) unaohitajika ili kupanua kiwango cha voltage hadi $10 \ V$ .
Kwa voltmeter, jumla ya upinzani ni $R_{total} = \frac{V}{I_m}$ .
$R_s = R_{total} - R_m = \frac{V}{I_m} - R_m$ $R_s = \frac{10 \ V}{0.001 \ A} - 25 \ \Omega = 10000 \ \Omega - 25 \ \Omega = 9975 \ \Omega$
Kokotoa upinzani mpya wa chombo ( $R_m'$ ) baada ya ongezeko la halijoto la $10 \ ^{\circ}C$ .
$R_m' = R_m (1 + \alpha_{Cu} \Delta T)$ $R_m' = 25 \ \Omega (1 + 0.004/ \ ^{\circ}C \times 10 \ ^{\circ}C)$ $R_m' = 25 \ \Omega (1 + 0.04) = 25 \ \Omega (1.04) = 26 \ \Omega$
Kokotoa upinzani mpya wa kiongezeo ( $R_s'$ ) baada ya ongezeko la halijoto la $10 \ ^{\circ}C$ .
$R_s' = R_s (1 + \alpha_{Mn} \Delta T)$ $R_s' = 9975 \ \Omega (1 + 0.00015/ \ ^{\circ}C \times 10 \ ^{\circ}C)$ $R_s' = 9975 \ \Omega (1 + 0.0015) = 9975 \ \Omega (1.0015) = 9989.9625 \ \Omega$
Kokotoa jumla ya upinzani mpya wa voltmeter ( $R_{total}'$ ) baada ya ongezeko la halijoto.
$R_{total}' = R_m' + R_s'$ $R_{total}' = 26 \ \Omega + 9989.9625 \ \Omega = 10015.9625 \ \Omega$
Kokotoa voltage mpya ya mkengeuko kamili ( $V'$ ) kwa mkondo uleule wa $I_m$ .
$V' = I_m \times R_{total}'$ $V' = 0.001 \ A \times 10015.9625 \ \Omega = 10.0159625 \ V$
Kokotoa kosa linalosababishwa na ongezeko la halijoto.
Kosa = Voltage mpya - Voltage iliyokusudiwa
$\text{Kosa} = V' - V$ $\text{Kosa} = 10.0159625 \ V - 10 \ V = 0.0159625 \ V$
Kosa linaweza kuzungushwa hadi sehemu nne za desimali.
$\text{Kosa} \approx 0.0160 \ V$
Kosa linalosababishwa na ongezeko la halijoto ni:
$\text{0.0160 V}$

State two requirements of shunts when used in the measurement of electrical quantities.

Answer

Step-by-step solution

Kokotoa mkondo wa mkengeuko kamili ( $I_m$ ) wa chombo.

Kokotoa upinzani wa kiongezeo (multiplier resistance, $R_s$ ) unaohitajika ili kupanua kiwango cha voltage hadi $10 \ V$ .

Kokotoa upinzani mpya wa chombo ( $R_m'$ ) baada ya ongezeko la halijoto la $10 \ ^{\circ}C$ .

Kokotoa upinzani mpya wa kiongezeo ( $R_s'$ ) baada ya ongezeko la halijoto la $10 \ ^{\circ}C$ .

Kokotoa jumla ya upinzani mpya wa voltmeter ( $R_{total}'$ ) baada ya ongezeko la halijoto.

Kokotoa voltage mpya ya mkengeuko kamili ( $V'$ ) kwa mkondo uleule wa $I_m$ .

Kokotoa kosa linalosababishwa na ongezeko la halijoto.
