Draw the network diagram for the project? (note that in constructing, dummy activity may be required).

Question

ScanSolve AI Tutor · Accepted Answer

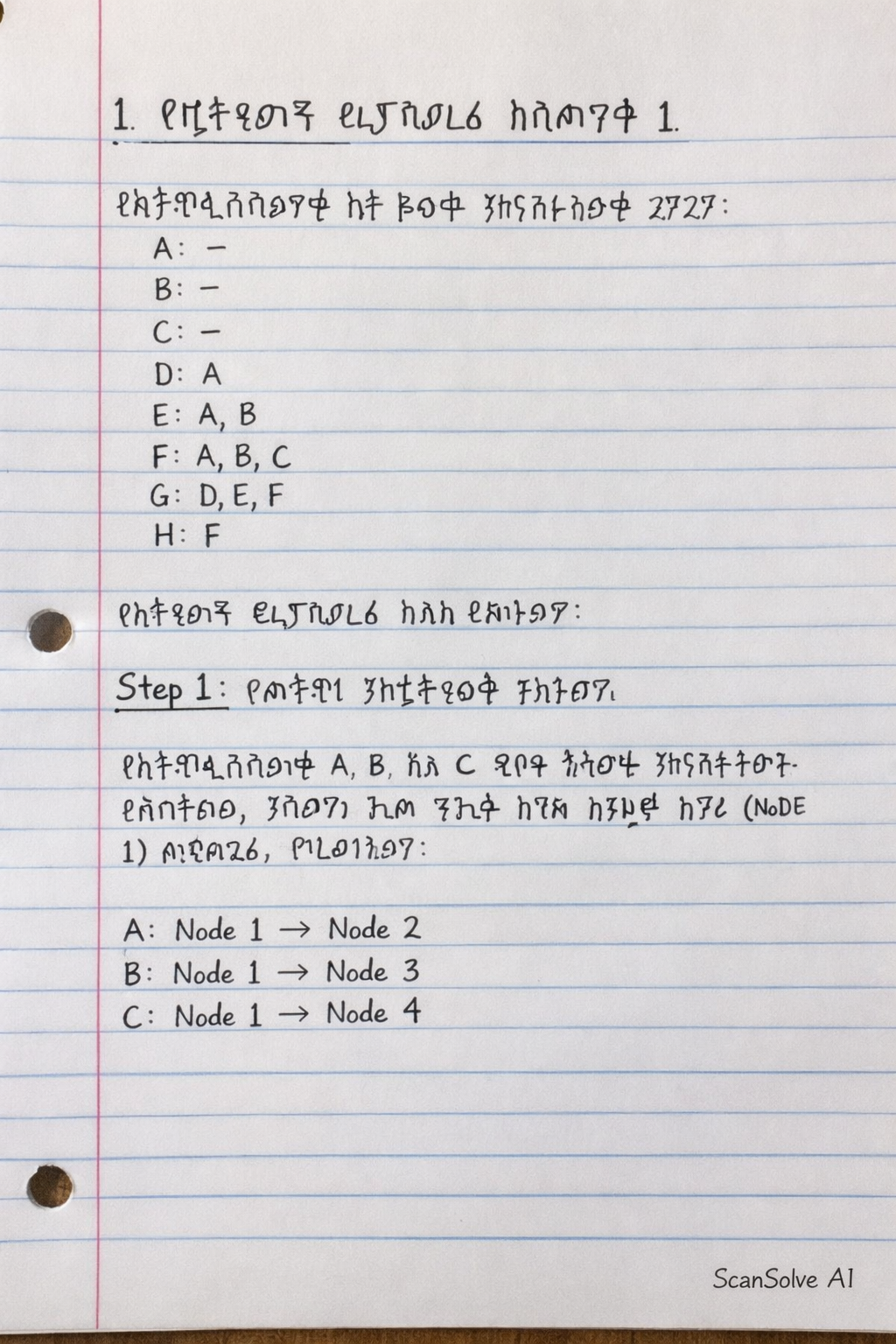

እነዚህን የኔትወርክ ዲያግራሞች ለመሳል፣ እያንዳንዱ እንቅስቃሴ የሚጀምርበትን እና የሚያልቅበትን ኖድ (ክስተት) እንገልፃለን። ቀስቶች እንቅስቃሴዎችን ይወክላሉ፣ እና የተቆራረጡ ቀስቶች (ዳሚ እንቅስቃሴዎች) የጊዜ ፍጆታ የሌላቸውን ጥገኞች ያሳያሉ። 1. የኔትወርክ ዲያግራም ለፕሮጀክት 1 የእንቅስቃሴዎች እና ቅድመ-እንቅስቃሴዎች ዝርዝር: A: - B: - C: - D: A E: A, B F: A, B, C G: D, E, F H: F የኔትወርክ ዲያግራም ግንባታ ደረጃዎች: Step 1: የመነሻ እንቅስቃሴዎችን ይሳሉ። እንቅስቃሴዎች A, B, እና C ምንም ቅድመ-እንቅስቃሴ የላቸውም፣ ስለዚህ ሁሉም ከአንድ የጋራ መነሻ ኖድ (Node 1) ይጀምራሉ። A: Node 1 ወደ Node 2 B: Node 1 ወደ Node 3 C: Node 1 ወደ Node 4 Step 2: D, E, እና F እንቅስቃሴዎችን ይሳሉ። D (ቅድመ-እንቅስቃሴ A): D ከ Node 2 ይጀምራል። D: Node 2 ወደ Node 5 E (ቅድመ-እንቅስቃሴዎች A, B): E ለመጀመር A እና B መጠናቀቅ አለባቸው። A በ Node 2፣ B በ Node 3 ያበቃል። ሁለቱም A እና B ወደ አንድ ኖድ እንዲገቡ ለማድረግ፣ Node 6ን እንፍጠር። ዳሚ እንቅስቃሴ: Node 2 ወደ Node 6 (A ለ E መጠናቀቁን ያሳያል) ዳሚ እንቅስቃሴ: Node 3 ወደ Node 6 (B ለ E መጠናቀቁን ያሳያል) E: Node 6 ወደ Node 7 F (ቅድመ-እንቅስቃሴዎች A, B, C): F ለመጀመር A, B, እና C መጠናቀቅ አለባቸው። A በ Node 2፣ B በ Node 3፣ C በ Node 4 ያበቃል። ሦስቱም ወደ አንድ ኖድ እንዲገቡ ለማድረግ፣ Node 8ን እንፍጠር። ዳሚ እንቅስቃሴ: Node 2 ወደ Node 8 (A ለ F መጠናቀቁን ያሳያል) ዳሚ እንቅስቃሴ: Node 3 ወደ Node 8 (B ለ F መጠናቀቁን ያሳያል) ዳሚ እንቅስቃሴ: Node 4 ወደ Node 8 (C ለ F መጠናቀቁን ያሳያል) F: Node 8 ወደ Node 9 Step 3: G እና H እንቅስቃሴዎችን ይሳሉ። G (ቅድመ-እንቅስቃሴዎች D, E, F): G ለመጀመር D, E, እና F መጠናቀቅ አለባቸው። D በ Node 5፣ E በ Node 7፣ F በ Node 9 ያበቃል። ሦስቱም ወደ አንድ ኖድ እንዲገቡ ለማድረግ፣ Node 10ን እንፍጠር። ዳሚ እንቅስቃሴ: Node 5 ወደ Node 10 ዳሚ እንቅስቃሴ: Node 7 ወደ Node 10 ዳሚ እንቅስቃሴ: Node 9 ወደ Node 10 G: Node 10 ወደ Node 11 H (ቅድመ-እንቅስቃሴ F): H ከ Node 9 ይጀምራል። H: Node 9 ወደ Node 12 Step 4: የመጨረሻውን ኖድ ይሳሉ። G እና H የመጨረሻዎቹ እንቅስቃሴዎች ናቸው። ሁሉም ወደ አንድ የመጨረሻ ኖድ (Node 13) መገናኘት አለባቸው። ዳሚ እንቅስቃሴ: Node 11 ወደ Node 13 ዳሚ እንቅስቃሴ: Node 12 ወደ Node 13 የኔትወርክ ዲያግራም (Network Diagram for Project 1): ` 1 (Start) / | A B C / | 2 3 4 D | | 5 | |

Draw the network diagram for the project? (note that in constructing, dummy activity may be required).

1. የኔትወርክ ዲያግራም ለፕሮጀክት 1
