We read your photo as:

Déterminer la vitesse de levage du patient.

Physics

ScanSolve AI Answer

Answer

∣∣V⃗B3/0∣∣=3,33 mm/s||\vec{V}_{B3/0}|| = \textbf{3,33 mm/s}

Step-by-step solution

3 steps

Voici la résolution des questions de cinématique :

4-2-1: Donner la nature des mouvements suivants:

  • M1/0M_{1/0} : Le corps 1 (tige du vérin) se déplace en translation par rapport au corps 2 (corps du vérin). Le corps 2 est lié au corps 0 (bâti) au point C. Le point C étant fixe sur le bâti 0, le corps 2 est immobile par rapport au corps 0. Par conséquent, le mouvement du corps 1 par rapport au corps 0 est une translation.
  • M2/0M_{2/0} : Le corps 2 (corps du vérin) est lié au corps 0 (bâti) au point C. Le point C est un point fixe sur le bâti 0. Par conséquent, le corps 2 est immobile par rapport au corps 0.

4-2-2: Justifier ci-dessous que V⃗A1/0=V⃗A3/0\vec{V}_{A1/0} = \vec{V}_{A3/0}

Le point A est le point de liaison entre le corps 1 (tige du vérin) et le corps 3 (bras principal). En l'absence de glissement ou de déformation à cette liaison (liaison pivot), la vitesse du point A appartenant au corps 1 est identique à la vitesse du point A appartenant au corps 3, par rapport au même référentiel (corps 0).

4-2-3: Justifier ci-dessous que ∣∣V⃗O3/0∣∣=0 mm/s||\vec{V}_{O3/0}|| = 0 \text{ mm/s}

Le point O est le centre de rotation du corps 3 (bras principal) par rapport au corps 0 (bâti). Par définition, le centre de rotation d'un corps par rapport à un référentiel fixe a une vitesse nulle par rapport à ce référentiel.

4-2-4: Sur la figure ci-dessous, on donne ∣∣V⃗A3/0∣∣=2 mm/s||\vec{V}_{A3/0}|| = 2 \text{ mm/s}, déterminer graphiquement la vitesse V⃗B3/0\vec{V}_{B3/0}.

Le corps 3 est en rotation autour du point O par rapport au corps 0. Pour un corps en rotation autour d'un point fixe O, la magnitude de la vitesse d'un point est proportionnelle à sa distance au centre de rotation.

  1. Mesurer les longueurs OA et OB sur la figure.

    En mesurant sur la figure, on trouve :

    • OA≈30 mmOA \approx 30 \text{ mm}
    • OB≈50 mmOB \approx 50 \text{ mm}

  2. Calculer la magnitude de V⃗B3/0\vec{V}_{B3/0}.

    La relation entre les vitesses est donnée par :

    ∣∣V⃗B3/0∣∣∣∣V⃗A3/0∣∣=OBOA\frac{||\vec{V}_{B3/0}||}{||\vec{V}_{A3/0}||} = \frac{OB}{OA}

    D'où :

    ∣∣V⃗B3/0∣∣=∣∣V⃗A3/0∣∣×OBOA||\vec{V}_{B3/0}|| = ||\vec{V}_{A3/0}|| \times \frac{OB}{OA}

    En substituant les valeurs :

    ∣∣V⃗B3/0∣∣=2 mm/s×50 mm30 mm=2×53 mm/s=103 mm/s||\vec{V}_{B3/0}|| = 2 \text{ mm/s} \times \frac{50 \text{ mm}}{30 \text{ mm}} = 2 \times \frac{5}{3} \text{ mm/s} = \frac{10}{3} \text{ mm/s} ∣∣V⃗B3/0∣∣≈3,33 mm/s||\vec{V}_{B3/0}|| \approx \textbf{3,33 mm/s}

  3. Déterminer graphiquement le vecteur V⃗B3/0\vec{V}_{B3/0}.

    • Direction : Le vecteur V⃗B3/0\vec{V}_{B3/0} doit être perpendiculaire au segment OB.
    • Sens : Le sens de V⃗B3/0\vec{V}_{B3/0} doit être cohérent avec le sens de rotation du bras 3, indiqué par V⃗A3/0\vec{V}_{A3/0} (rotation anti-horaire autour de O).
    • Longueur : L'échelle des vitesses est 5 mm  ⟹  1 mm/s5 \text{ mm} \implies 1 \text{ mm/s}. La longueur du vecteur V⃗B3/0\vec{V}_{B3/0} sur la figure sera : Longueur=∣∣V⃗B3/0∣∣×Eˊchelle=103 mm/s×5 mm/(mm/s)=503 mm≈16,7 mm\text{Longueur} = ||\vec{V}_{B3/0}|| \times \text{Échelle} = \frac{10}{3} \text{ mm/s} \times 5 \text{ mm/(mm/s)} = \frac{50}{3} \text{ mm} \approx 16,7 \text{ mm} Pour tracer V⃗B3/0\vec{V}_{B3/0} sur la figure :
      1. Tracez une ligne perpendiculaire à OB passant par B.
      2. Sur cette ligne, à partir de B, tracez un vecteur de 16,7 mm de long, dans le sens de la rotation anti-horaire.

    La magnitude de la vitesse V⃗B3/0\vec{V}_{B3/0} est :

    ∣∣V⃗B3/0∣∣=3,33 mm/s||\vec{V}_{B3/0}|| = \textbf{3,33 mm/s}
Was this helpful?

Try one yourself

A new problem that tests the same skill.

Still stuck on this one?

Ask a follow-up, and the answer starts from this question.

Got a different question?Ask your own question

More Physics Questions

Q2- CINEMATIQUE Dut: Determiner la vitesse de levage du patient.QDetermine the acceleration of the body.QDetermine the velocity ratio of the machine.QDéfinir le poids d'un corps et l'intensité de pesanteur. Nommer et décrire les appareils de mesure.QVERIN ELECTRIQUE DE LEVE PATIENT "SAMLIGHT"
See all Physics questions →
Got a syllabus? Photograph it and I'll tell you what's due and what's worth the most.

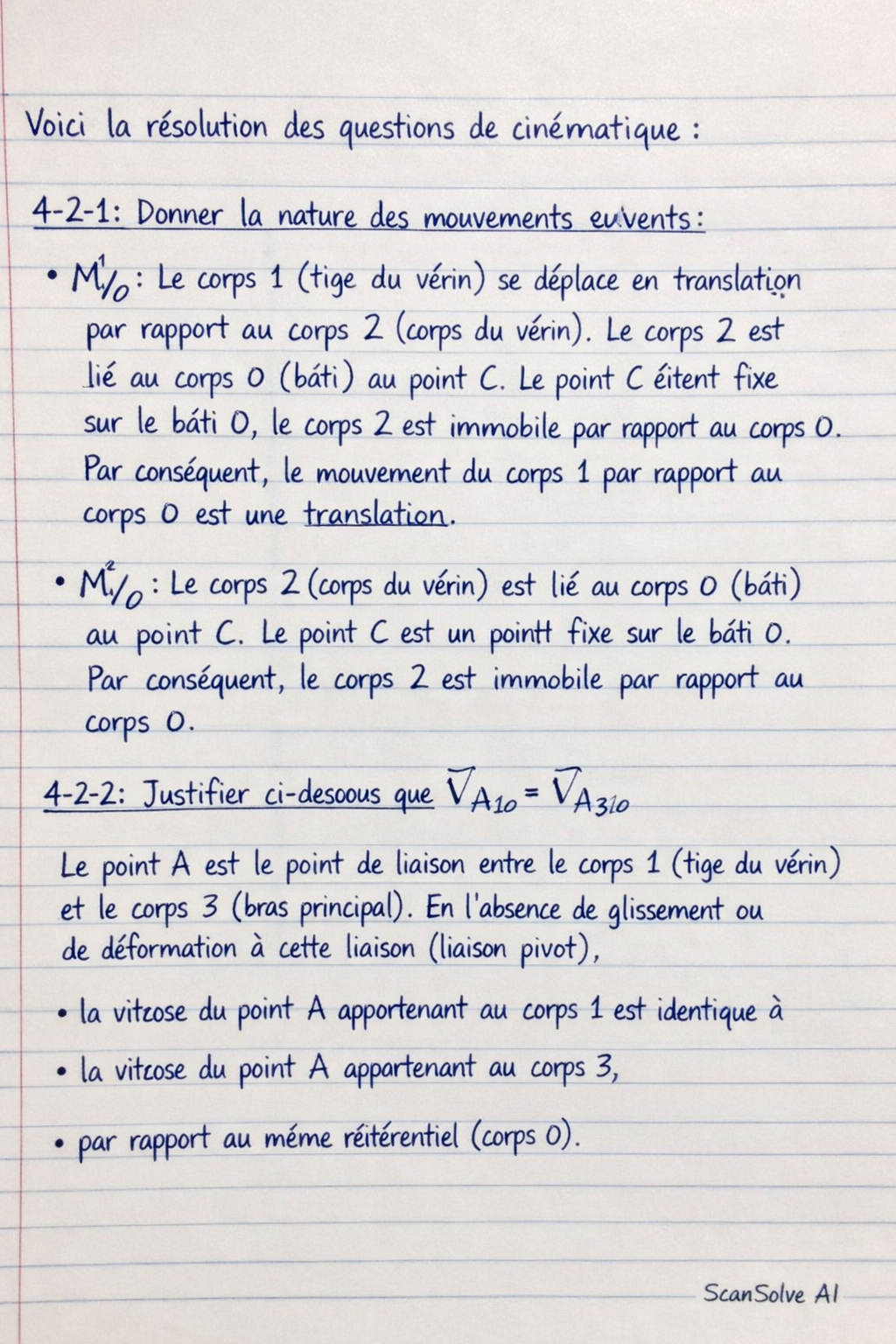

Handwritten step-by-step solution preview
