Déterminer les signes des tensions Ux et Uz entre les plaques pour que l'électron soit accéléré par la première paire de plaques, et soit dévié vers les z supérieurs à zéro par la seconde paire de pla

Voici la solution détaillée pour les questions posées :

B. Accélération et déflexion d'un électron dans un champ électrique

1. Déterminer les signes des tensions $U_x$ et $U_z$ entre les plaques pour que l'électron soit accéléré par la première paire de plaques, et soit dévié vers les z supérieurs à zéro par la seconde paire de plaques.

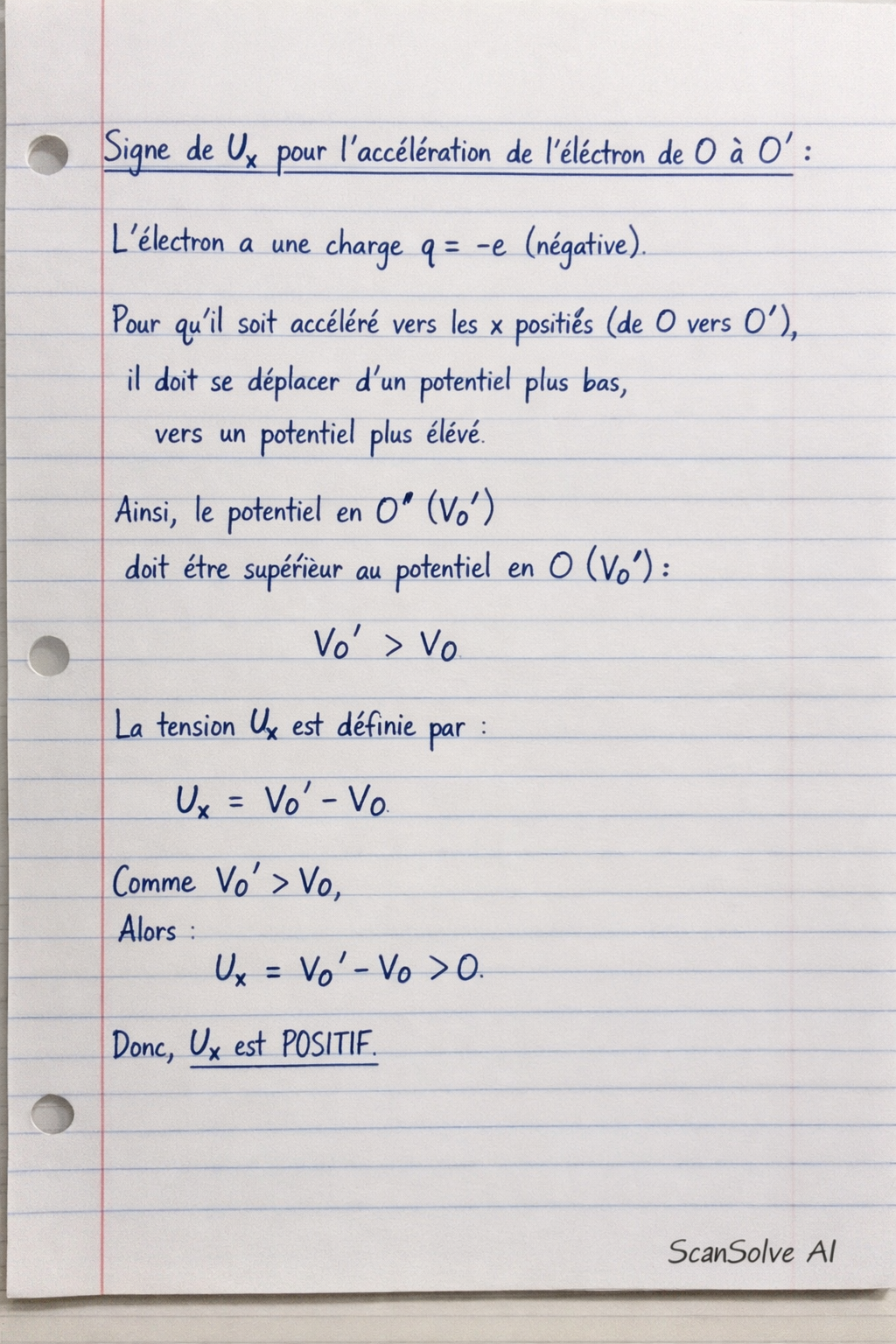

• Signe de $U_x$ (pour l'accélération de l'électron de O à O'): L'électron a une charge $q = -e$ (négative). Pour qu'il soit accéléré dans le sens des x positifs (de O vers O'), il doit se déplacer d'un potentiel électrique plus bas vers un potentiel plus élevé. Par conséquent, le potentiel au point O' ($V_{O'}$) doit être supérieur au potentiel au point O ($V_O$). La tension $U_x$ est définie sur le schéma comme $V_{O'} - V_O$. Puisque $V_{O'} > V_O$, la tension $U_x$ doit être positive. $$$$
