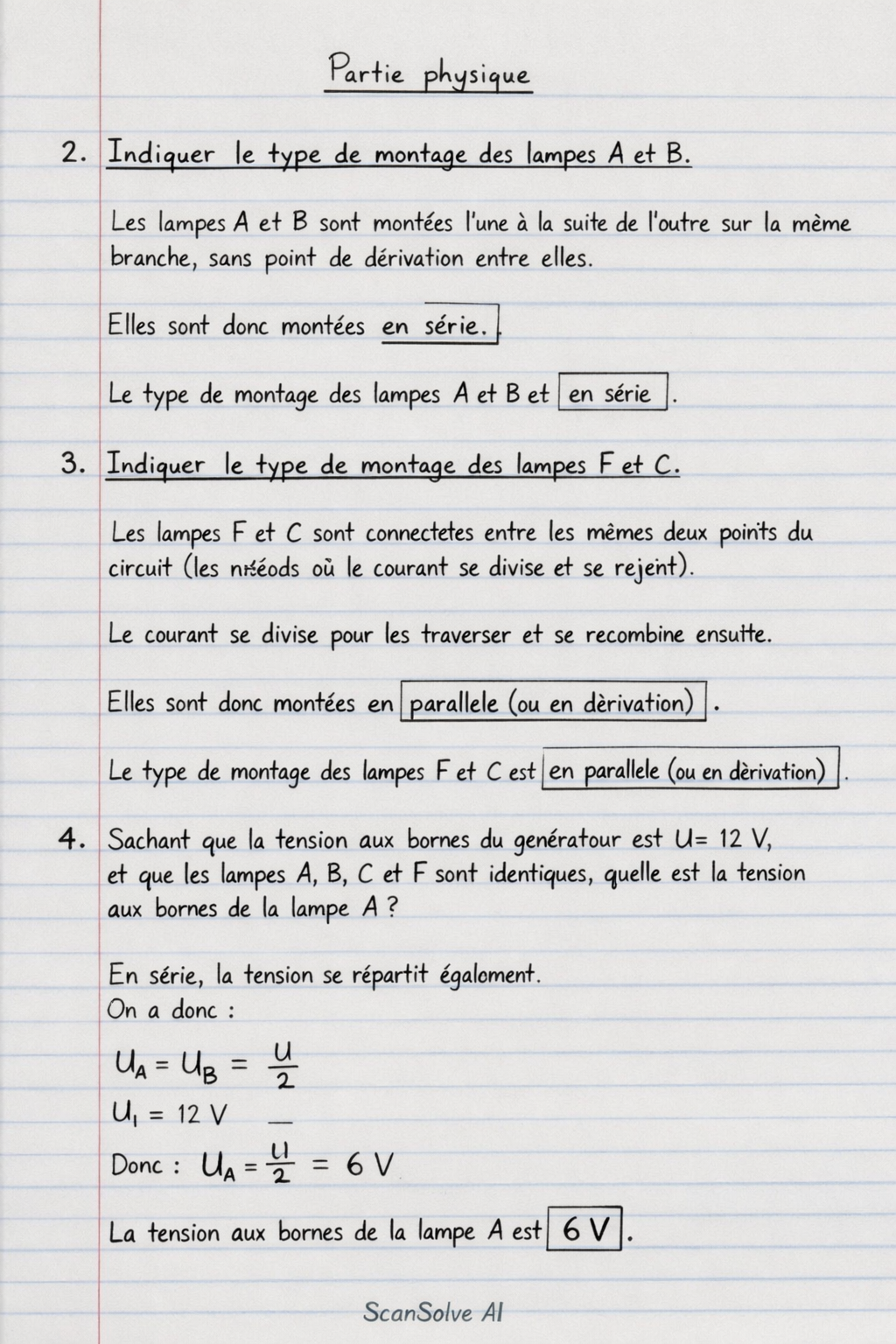

You're on a roll — voici la suite des solutions pour la partie physique. Partie physique 2. Indiquer le type de montage des lampes A et B. Les lampes A et B sont montées l'une à la suite de l'autre sur la même branche, sans point de dérivation entre elles. Elles sont donc montées en série. Le type de montage des lampes A et B est en série. 3. Indiquer le type de montage des lampes F et C. Les lampes F et C sont connectées entre les mêmes deux points du circuit (les nœuds où le courant se divise et se rejoint). Le courant se divise pour les traverser et se recombine ensuite. Elles sont donc montées en parallèle (ou en dérivation). Le type de montage des lampes F et C est en parallèle (ou en dérivation). 4. Sachant que la tension aux bornes du générateur est U = 12 V, et que les lampes A, B, C et F sont identiques, quelle est la tension aux bornes de la lampe A? Les lampes A et B sont en série avec le groupement parallèle (F et C). Puisque toutes les lampes sont identiques, elles ont la même résistance. Dans un circuit série, la tension du générateur se répartit entre les composants. Soit R la résistance d'une lampe. La résistance équivalente du groupement parallèle (F et C) est R_FC = (R × R)/(R + R) = (R^2)/(2R) = (R)/(2). La résistance totale du circuit est R_tot = R_A + R_B + R_FC = R + R + (R)/(2) = 2R + (R)/(2) = (5R)/(2). Le courant total dans le circuit est I = (U)/(R_tot) = 12 V(5R)/(2) = (24)/(5R) A. La tension aux bornes de la lampe A est U_A = R_A × I. U_A = R × (24)/(5R) U_A = (24)/(5) V U_A = 4.8 V La tension aux bornes de la lampe A est 4.8 V. 5. Quelle est la tension aux bornes de la lampe F? La tension aux bornes du groupement parallèle (F et C) est U_FC = R_FC × I. U_FC = (R)/(2) × (24)/(5R) U_FC = (24)/(10) V U_FC = 2.4 V Puisque les lampes F et C sont en parallèle, la tension à leurs bornes est la même. Donc, la tension aux bornes de la lampe F est U_F = U_FC. U_F = 2.4 V La tension aux bornes de la lampe F est 2.4 V. Got more? Send 'em!
