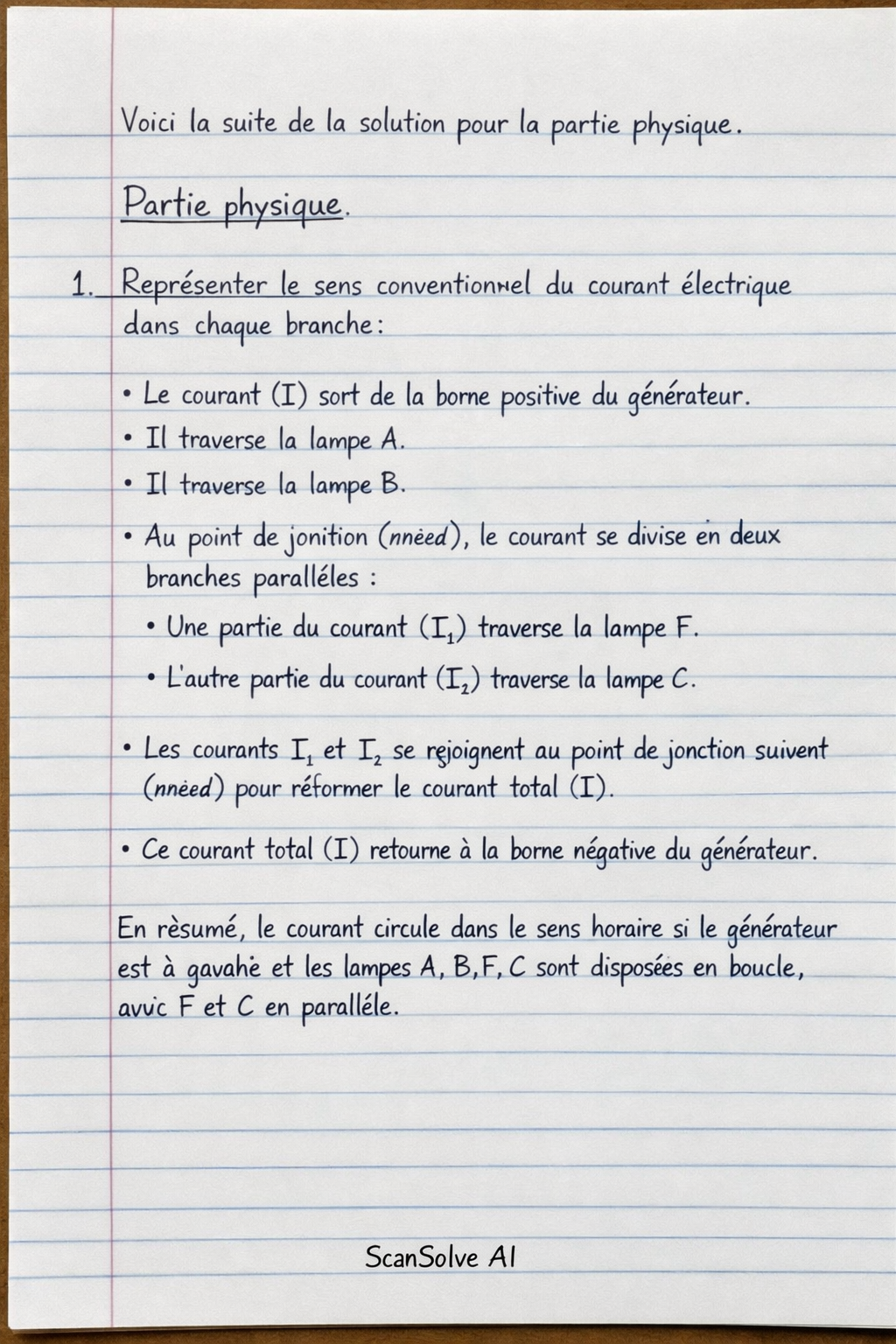

Voici la suite de la solution pour la partie physique. Partie physique 1. Représenter le sens conventionnel du courant électrique dans chaque branche. Je ne peux pas dessiner directement, mais je peux décrire le sens du courant. Le sens conventionnel du courant électrique est du pôle positif vers le pôle négatif du générateur, à l'extérieur de celui-ci. • Le courant (I) sort de la borne positive du générateur. • Il traverse la lampe A. • Il traverse la lampe B. • Au point de jonction (nœud), le courant se divise en deux branches parallèles: • Une partie du courant (I_1) traverse la lampe F. • L'autre partie du courant (I_2) traverse la lampe C. • Les courants I_1 et I_2 se rejoignent au point de jonction suivant (nœud) pour reformer le courant total (I). • Ce courant total (I) retourne à la borne négative du générateur. En résumé, le courant circule dans le sens horaire si le générateur est à gauche et les lampes A, B, F, C sont disposées en boucle, avec F et C en parallèle. 3 done, 2 left today. You're making progress.
