Quels sont les nœuds du circuit et comment calculer les intensités I4, I5 et I6 en utilisant la loi des nœuds?

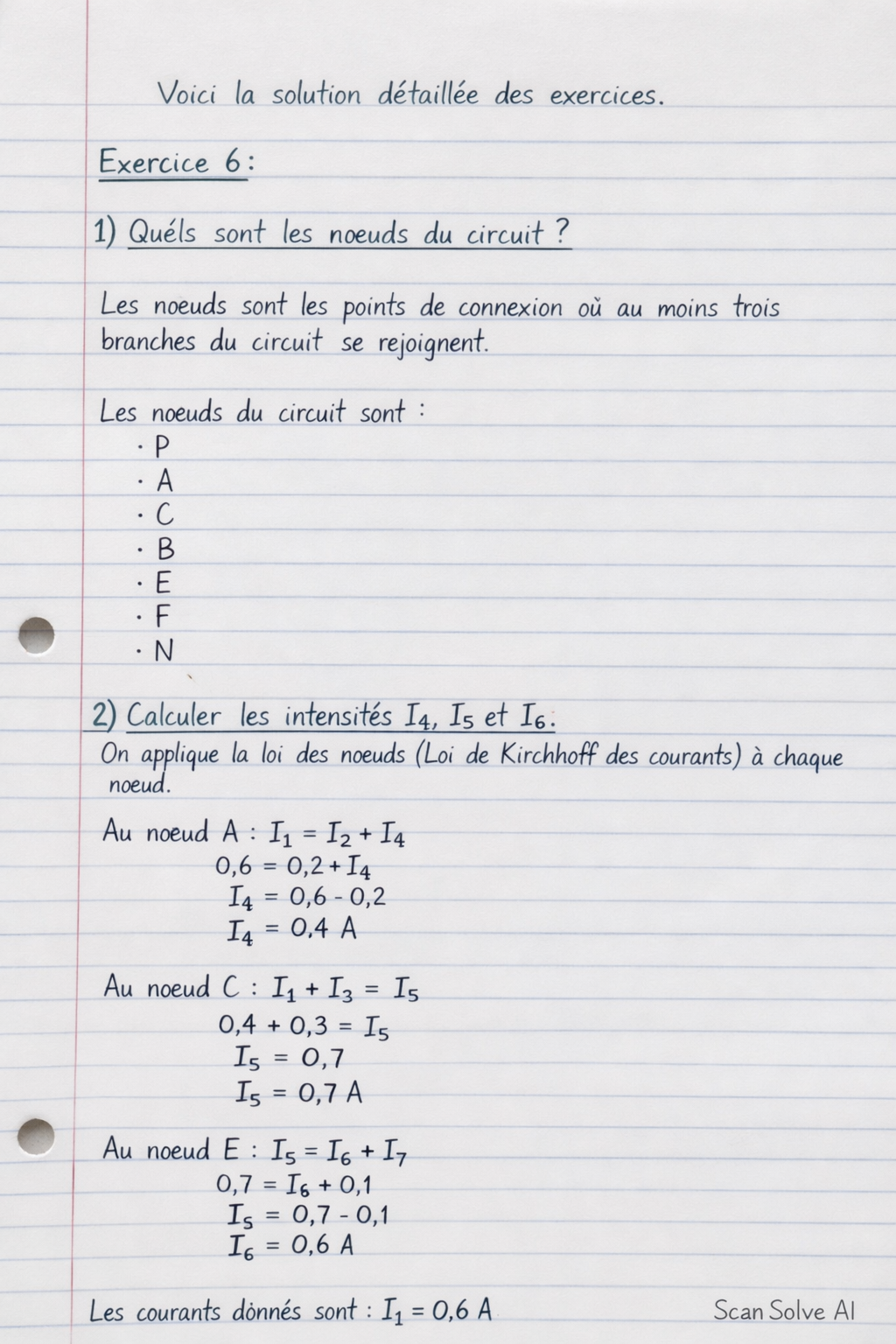

Voici la solution détaillée des exercices.

Exercice 6:

1) Quels sont les nœuds du circuit?
Les nœuds sont les points de connexion où au moins trois branches du circuit se rejoignent.
Les nœuds du circuit sont:

• P
• A
• C
• B
• E
• F
• N

2) Calculer les intensités $I_4$, $I_5$ et $I_6$.
On applique la loi des nœuds (Loi de Kirchhoff des courants) à chaque nœud.
Les courants donnés sont $I_1 = 0.6 , \text{A
