Figure 3 shows a network of resistors connected to a 12 V power source. (i) Identify the meters M1 and M2 (ii) State a property of each meter which makes it suitable for the connection as shown. (b) Determine: (i) The combined resistance in the circuit. (ii) The current in the circuit.

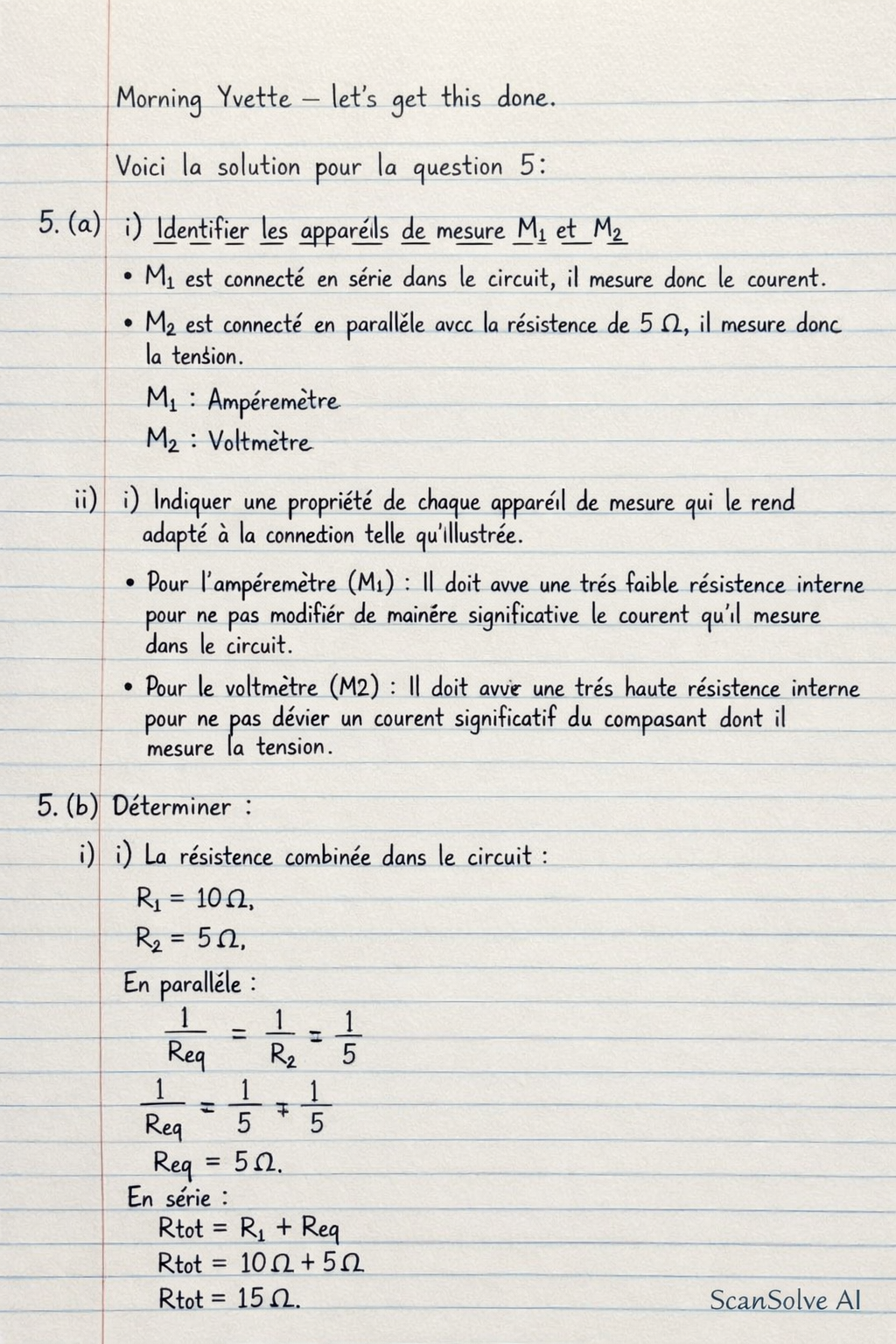

Voici la solution pour la question 5 :

5. (a)

i) Identifier les appareils de mesure M1 et M2

• M1 est connecté en série dans le circuit, il mesure donc le courant.
• M2 est connecté en parallèle avec la résistance de $5 \, \Omega$, il mesure donc la tension.

$$\text{M}_1 : \text{Ampèremètre}$$ $$\text{M}_2 : \text{Voltmètre}$$

ii) Indiquer une propriété de chaque appareil de mesure qui le rend adapté à la connexion telle qu'illustrée.

• Pour l'ampèremètre (M1) : Il doit avoir une très faible résistance interne pour ne pas modifier de manière significative le courant qu'il mesure dans le circuit.
• Pour le voltmètre (M2) : Il doit avoir une très haute résistance interne pour ne pas dévier un courant significatif du composant dont il mesure la tension.

5. (b) Déterminer :

i) La résistance combinée dans le circuit.
