Le correcteur d'avance à l'allumage par dépression d'un moteur à essence classique agit sur :

Physics

ScanSolve AI Answer

Answer

2,85×10−5 kΩ\text{2,85} \times 10^{-5} \, k\Omega

Step-by-step solution

4 steps

Voici les réponses aux questions :

1. Le correcteur d'avance à l'allumage par dépression d'un moteur à essence classique agit sur:
Le correcteur d'avance à l'allumage par dépression modifie l'angle d'allumage en agissant sur le plateau porte-rupteur, qui contient les rupteurs et le condensateur, pour avancer ou retarder l'étincelle en fonction de la charge du moteur (mesurée par la dépression dans le collecteur d'admission).

  • La bonne option est 5. le plateau porte-rupteur.

2. L'ordre d'allumage le plus utilisé d'un moteur thermique (Diesel ou à allumage commandé) à 4 cylindres est 1-3-4-2. Lorsqu'il y aura au premier cylindre la détente ; nous pouvons dire qu'au:
Pour un moteur 4 cylindres avec un ordre d'allumage 1-3-4-2, les cylindres sont décalés de 180∘180^\circ de rotation du vilebrequin. Si le cylindre 1 est en phase de détente (3ème temps), alors :

  • Le cylindre 3 est en phase de compression (2ème temps).
  • Le cylindre 4 est en phase d'admission (1er temps).
  • Le cylindre 2 est en phase d'échappement (4ème temps).

En examinant les options, nous cherchons une affirmation correcte sur l'état d'un autre cylindre.

  • Option 2: "premier temps ; échappement au 2e cylindre." Le cylindre 2 est bien en échappement, mais c'est le 4ème temps, pas le 1er.
  • Option 3: "quatrième temps ; admission au 4e cylindre." Le cylindre 4 est bien en admission, mais c'est le 1er temps, pas le 4ème.

Il semble y avoir une incohérence dans la formulation des options, où le "X-ième temps" ne correspond pas au temps réel du cylindre mentionné. Cependant, si l'on considère uniquement la phase du cylindre, les options 2 et 3 contiennent des informations factuellement correctes sur l'état du cylindre. Dans un tel cas, il faut choisir la meilleure option. L'option 3 est souvent considérée comme une réponse valide dans des contextes similaires.

  • La bonne option est 3. quatrième temps ; admission au 4e cylindre.

3. Le gaz d'échappement d'un mélange riche du moteur à essence classique contient une grande quantité de matières toxiques appelées:
Un mélange riche (trop de carburant par rapport à l'air) entraîne une combustion incomplète. L'un des principaux produits toxiques de cette combustion incomplète est le monoxyde de carbone.

  • La bonne option est 4. oxyde de carbone.

4. Dans un moteur Diesel classique, pour réduire le délai d'allumage on provoque un (une):
Dans un moteur Diesel, le délai d'allumage est le temps entre l'injection du carburant et son inflammation. Pour le réduire, on injecte le carburant plus tôt dans le cycle de compression, ce qui permet au carburant de se mélanger et de s'échauffer davantage avant le point mort haut, favorisant une inflammation plus rapide.

  • La bonne option est 3. avance à l'injection.

5. Le choix de la bougie d'allumage dépend des caractéristiques thermiques du moteur. Le degré thermique d'une bougie adaptée à un moteur rapide est:
Un moteur rapide ou de haute performance génère beaucoup de chaleur. Pour éviter le pré-allumage (auto-allumage du mélange air-carburant avant l'étincelle de la bougie), il faut une bougie capable de dissiper rapidement la chaleur. C'est le rôle d'une bougie "froide".

  • La bonne option est 5. froid.

6. Une batterie d'accumulateurs de résistance interne 0,01 Ω0,01 \, \Omega débite 400 A400 \, A sous 12 V12 \, V. Sachant que les conducteurs de liaisons avec le démarreur possèdent 0,0015 Ω0,0015 \, \Omega, déterminer (en kΩk\Omega) la résistance interne du démarreur.

  1. Calculer la force électromotrice (FEM) de la batterie.

    La tension aux bornes de la batterie (VtV_t) est donnée par Vt=E−I⋅rbV_t = E - I \cdot r_b, où EE est la FEM, II le courant et rbr_b la résistance interne de la batterie.

    E=Vt+I⋅rbE = V_t + I \cdot r_b E=12 V+(400 A⋅0,01 Ω)E = 12 \, V + (400 \, A \cdot 0,01 \, \Omega) E=12 V+4 VE = 12 \, V + 4 \, V E=16 VE = 16 \, V

  2. Calculer la résistance totale du circuit.

    La résistance totale du circuit (RtotalR_{total}) est la somme de la résistance interne de la batterie (rbr_b), de la résistance des câbles (RcR_c) et de la résistance du démarreur (RsR_s).

    I=ERtotal=Erb+Rc+RsI = \frac{E}{R_{total}} = \frac{E}{r_b + R_c + R_s} 400 A=16 V0,01 Ω+0,0015 Ω+Rs400 \, A = \frac{16 \, V}{0,01 \, \Omega + 0,0015 \, \Omega + R_s} 400 A=16 V0,0115 Ω+Rs400 \, A = \frac{16 \, V}{0,0115 \, \Omega + R_s}

  3. Résoudre pour la résistance du démarreur (RsR_s).

    0,0115 Ω+Rs=16 V400 A0,0115 \, \Omega + R_s = \frac{16 \, V}{400 \, A} 0,0115 Ω+Rs=0,04 Ω0,0115 \, \Omega + R_s = 0,04 \, \Omega Rs=0,04 Ω−0,0115 ΩR_s = 0,04 \, \Omega - 0,0115 \, \Omega Rs=0,0285 ΩR_s = 0,0285 \, \Omega

  4. Convertir la résistance en kΩk\Omega.

    Rs=0,0285 Ω⋅1 kΩ1000 ΩR_s = 0,0285 \, \Omega \cdot \frac{1 \, k\Omega}{1000 \, \Omega} Rs=0,0000285 kΩR_s = 0,0000285 \, k\Omega Rs=2,85×10−5 kΩR_s = 2,85 \times 10^{-5} \, k\Omega

    Aucune des options proposées ne correspond à ce résultat. Il est possible qu'il y ait une erreur dans les options ou dans les données du problème. Cependant, si nous devions choisir l'option la plus proche en ordre de grandeur, ce serait l'option 4, bien qu'elle soit différente.

    • La résistance interne du démarreur est 2,85×10−5 kΩ\boxed{\text{2,85} \times 10^{-5} \, k\Omega}.

    7. Dans les systèmes d'allumage électroniques, le transistor joue un rôle dans la commande du courant électrique. Le type d'intensité commandée correspond à la (l'):
    Dans un système d'allumage électronique, le transistor agit comme un interrupteur commandé. Il contrôle le courant qui traverse la bobine d'allumage. Ce courant est une forte intensité entre l'émetteur et le collecteur du transistor, qui est elle-même commandée par une faible intensité entre la base et l'émetteur.

    • La bonne option est 3. forte intensité entre émetteur et collecteur.

    8. Dans un système hydraulique, certains éléments assurent la régulation du niveau de liquide. L'élément ③ désigné sur le schéma ci-contre correspond à un:
    L'élément ③ sur le schéma montre un flotteur qui monte et descend avec le niveau du liquide dans le réservoir, et qui est connecté à un interrupteur. Ce type de dispositif est un flotteur, utilisé pour détecter le niveau de liquide.

    • La bonne option est 4. flotteur.
Was this helpful?

Try one yourself

A new problem that tests the same skill.

Still stuck on this one?

Ask a follow-up, and the answer starts from this question.

Got a different question?Ask your own question

More Physics Questions

QCalculer la puissance dissipée par effet Joule, la puissance utile du moteur, et la puissance…QTeachers are assigned to diagnose faults in the ignition system of petrol engine vehicles. Describe…QState any TWO ways by which air turbulence can be improved during the intake stroke on a direct…QExplain the function of ignition points, mechanical advance units, and spark plugs in an engine, and…Qc. State the tools and equipment during diagnosis. G. With an aid of a diagram describe the…
See all Physics questions →
Got a syllabus? Photograph it and I'll tell you what's due and what's worth the most.

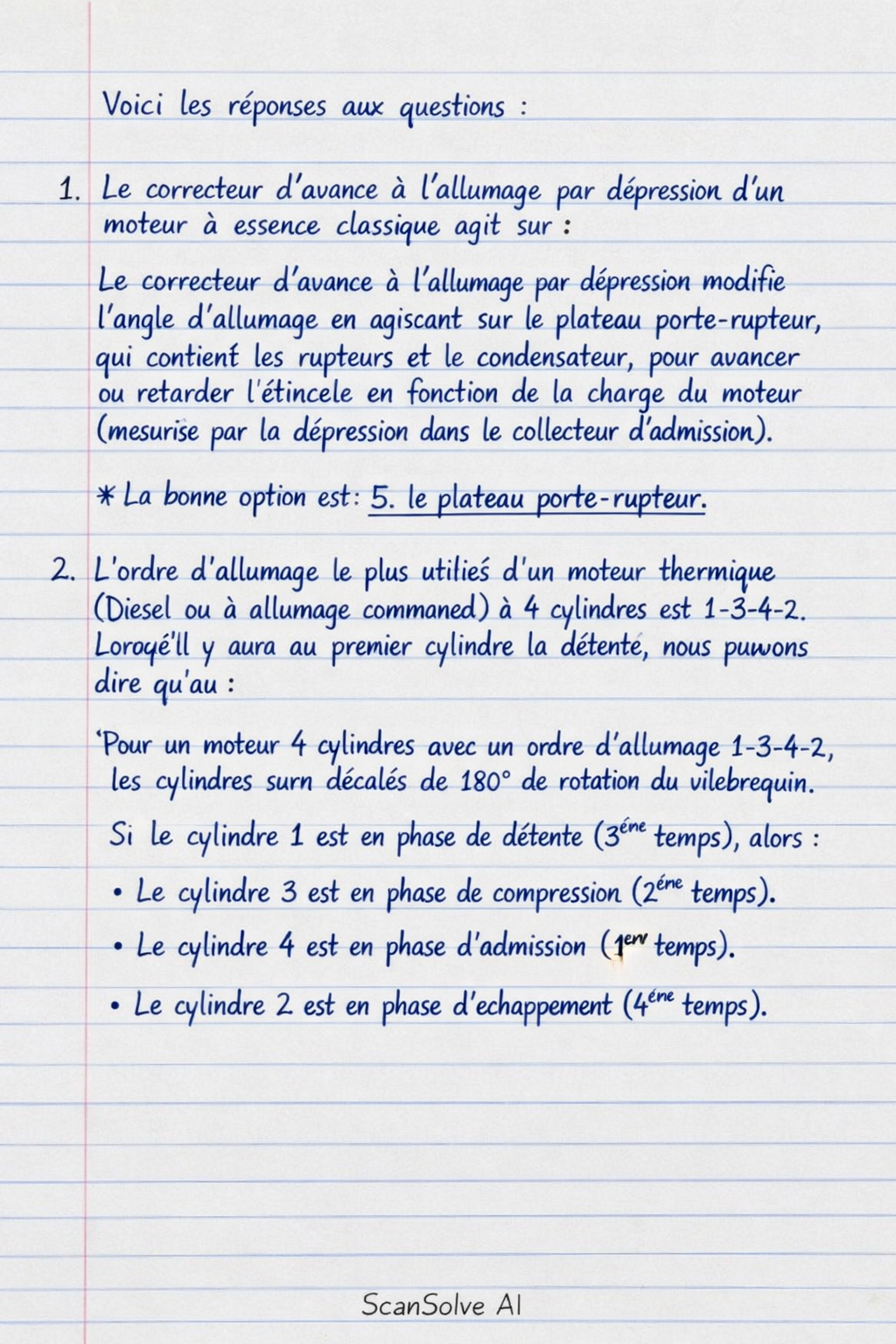

Handwritten step-by-step solution preview
