Determine which of the following arrangements are indeterminate. The weight of the uniform bar is 10 N, acting at its geometric center.

ScanSolve AI Tutor · Accepted Answer

لتحديد أي من الترتيبات غير محددة (indeterminate)، نحتاج إلى مقارنة عدد المجاهيل (القوى $F_1$ و $F_2$ ) بعدد معادلات الاتزان المستقلة المتاحة. بالنسبة لجسم صلب ثنائي الأبعاد تحت تأثير قوى رأسية فقط، لدينا معادلتان مستقلتان للاتزان:

مجموع القوى الرأسية يساوي صفرًا: $\sum F_y = 0$
مجموع العزوم حول أي نقطة يساوي صفرًا: $\sum \tau = 0$

وزن القضيب المنتظم هو $10 \text{ N}$ ، ويعمل عند مركزه الهندسي.

تحليل الترتيب (a)
- القوى المجهولة: $F_1, F_2$ (مجهولان).
- معادلات الاتزان:

  $\sum F_y = F_1 + F_2 - 10 = 0 \implies F_1 + F_2 = 10 \text{ N}$

  بأخذ العزوم حول الطرف الأيسر (افترض طول القضيب $L$ ): $\sum \tau_{left} = (10 \text{ N}) \cdot \frac{L}{2} - F_2 \cdot L = 0 \implies 5L - F_2 L = 0 \implies F_2 = 5 \text{ N}$

  بالتعويض في المعادلة الأولى: $F_1 + 5 = 10 \implies F_1 = 5 \text{ N}$ .
- بما أننا وجدنا قيمًا فريدة لـ $F_1$ و $F_2$ ، فإن هذا الترتيب محدد.
تحليل الترتيب (b)
- القوى المجهولة: $F_1, F_2$ (مجهولان).
- مع

Determine which of the following arrangements are indeterminate. The weight of the uniform bar is 10 N, acting at its geometric center.

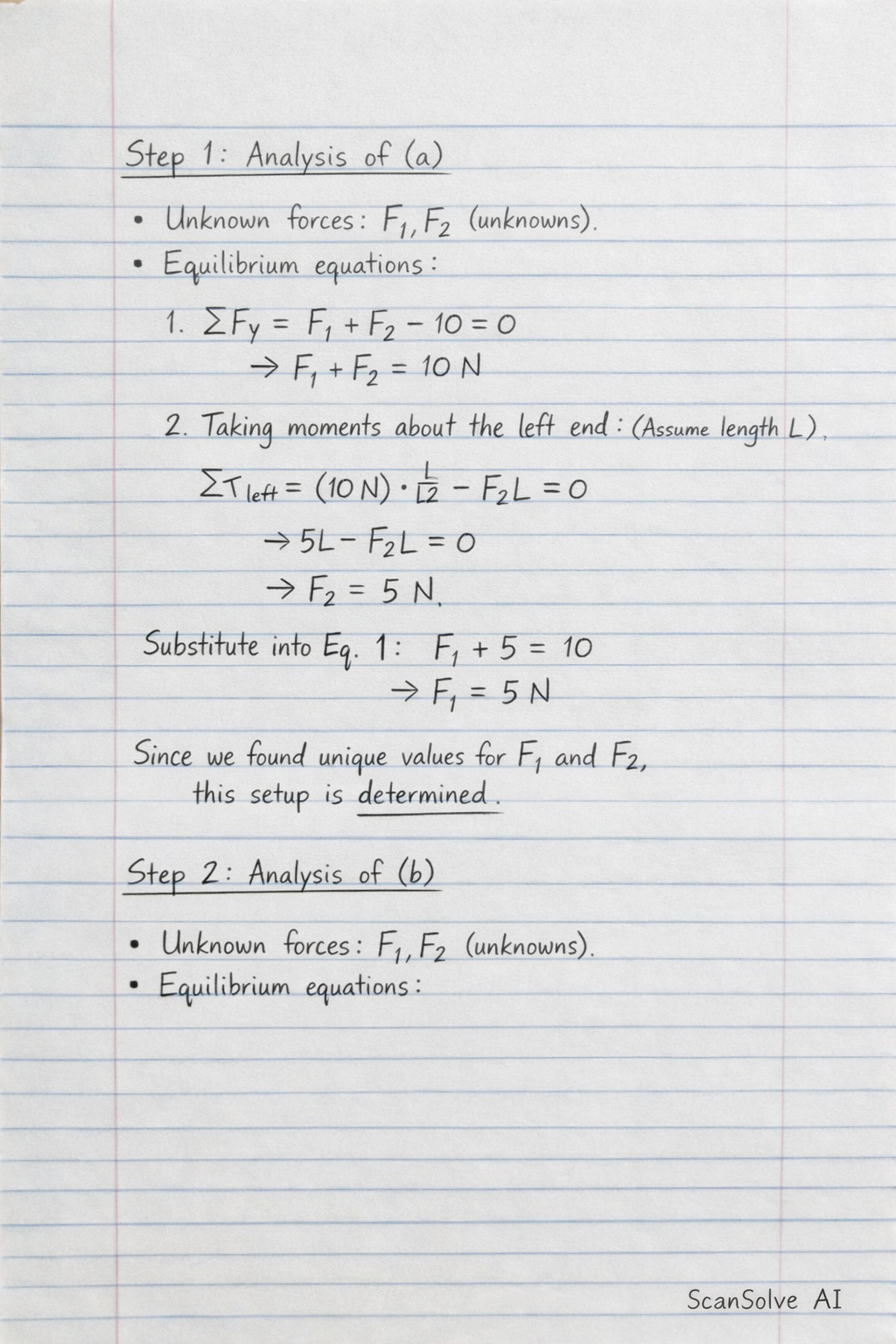

Step-by-step solution
