This physics problem tests your understanding of fundamental physical laws and their applications. The step-by-step solution below breaks down the problem using relevant equations and physical reasoning.
ScanSolve AI Answer

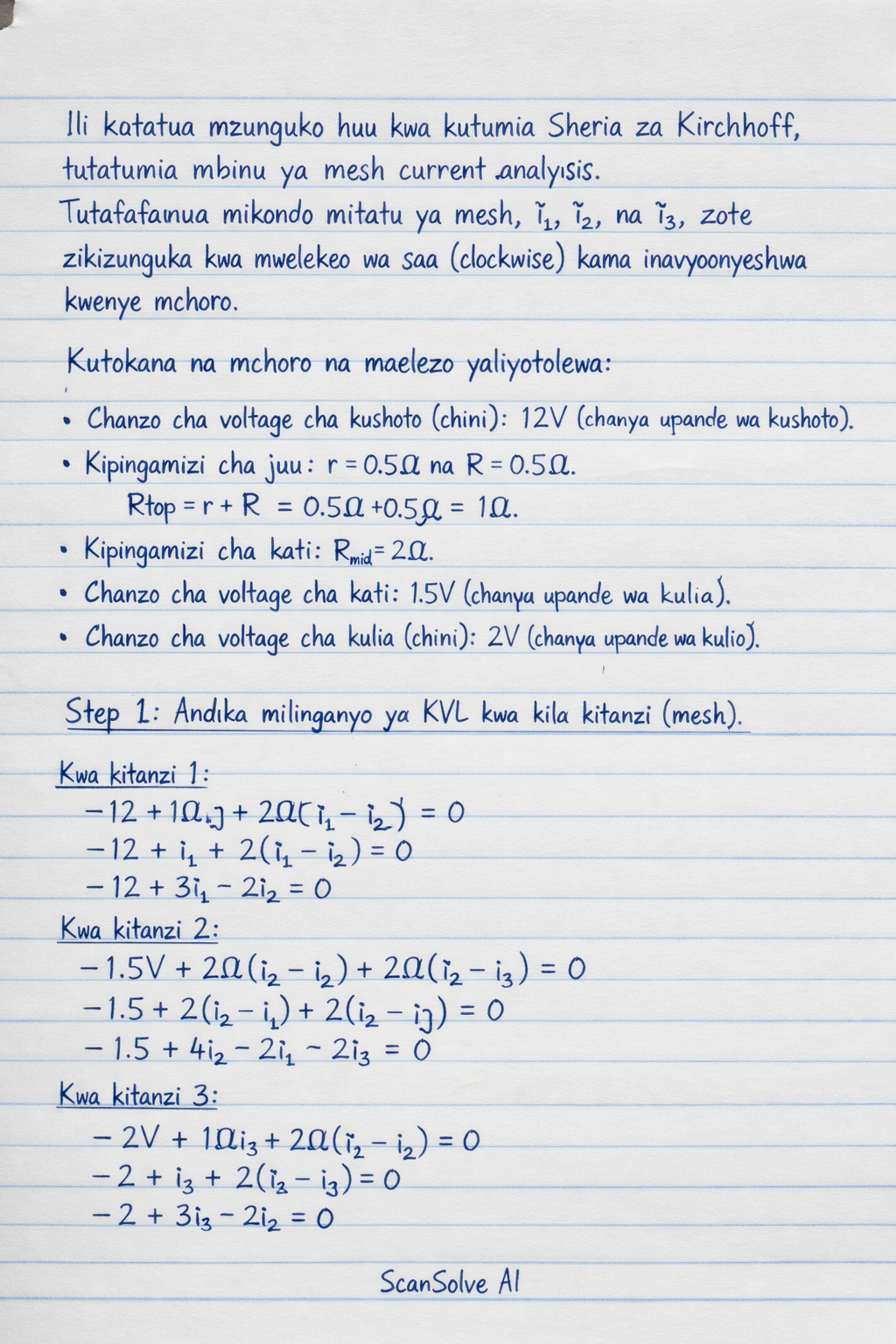

Ili kutatua mzunguko huu kwa kutumia Sheria za Kirchhoff, tutatumia mbinu ya mesh current analysis. Tutafafanua mikondo mitatu ya mesh, i_1, i_2, na i_3, zote zikizunguka kwa mwelekeo wa saa (clockwise) kama inavyoonyeshwa kwenye mchoro. Kutokana na mchoro na maelezo yaliyotolewa: Chanzo cha voltage cha kushoto (chini): Thamani haijaandikwa wazi, lakini kwa kuzingatia maswali yaliyopita, tutachukulia ni 12V (chanya upande wa kushoto). Kipingamizi cha juu: Swali linatoa r = 0.5 na R = 0.5. Tutachukulia kipingamizi kilicho juu ni jumla ya hivi, yaani R_top = r + R = 0.5 + 0.5 = 1. Kipingamizi cha kati: R_mid = 2. Chanzo cha voltage cha kati: 1.5V (chanya upande wa kulia). Chanzo cha voltage cha kulia (chini): 2V (chanya upande wa kulia). Step 1: Andika milinganyo ya KVL kwa kila kitanzi (mesh). KVL kwa Kitanzi cha Kushoto (Mesh 1, mkondo i_1): Kuanzia kona ya chini kushoto na kuzunguka kwa mwelekeo wa saa: Tunapita chanzo cha 12V kutoka hasi kwenda chanya (voltage rise), kwa hivyo +12V. Tunapita kipingamizi cha 2 (kinachoshirikiwa na i_2) katika mwelekeo wa i_1 (voltage drop), kwa hivyo -2(i_1 - i_2). Tunapita chanzo cha 1.5V (kinachoshirikiwa na i_2) kutoka chanya kwenda hasi (voltage drop), kwa hivyo -1.5V. 12 - 2(i_1 - i_2) - 1.5 = 0 12 - 2i_1 + 2i_2 - 1.5 = 0 -2i_1 + 2i_2 = 1.5 - 12 -2i_1 + 2i_2 = -10.5 (Equation 1) KVL kwa Kitanzi cha Kati (Mesh 2, mkondo i_2): Kuanzia katikati chini na kuzunguka kwa mwelekeo wa saa: Tunapita chanzo cha 1.5V (kinachoshirikiwa na i_1) kutoka hasi kwenda chanya (voltage rise), kwa hivyo +1.5V. Tunapita kipingamizi cha 2 (kinachoshirikiwa na i_1) katika mwelekeo wa i_2 (voltage drop), kwa hivyo -2(i_2 - i_1). Tunapita kipingamizi cha 1 (kinachoshirikiwa na i_3) katika mwelekeo wa i_2 (voltage drop), kwa hivyo -1(i_2 - i_3). Tunapita chanzo cha 2V (kinachoshirikiwa na i_3) kutoka chanya kwenda hasi (voltage drop), kwa hivyo -2V. 1.5 - 2(i_2 - i_1) - 1(i_2 - i_3) - 2 = 0 1.5 - 2i_2 + 2i_1 - i_2 + i_3 - 2 = 0 2i_1 - 3i_2 + i_3 = 2 - 1.5 2i_1 - 3i_2 + i_3 = 0.5 (Equation 2) KVL kwa Kitanzi cha Kulia (Mesh 3, mkondo i_3): Kuanzia kona ya chini kulia na kuzunguka kwa mwelekeo wa saa: Tunapita chanzo cha 2V (kinachoshirikiwa na i_2) kutoka hasi kwenda chanya (voltage rise), kwa hivyo +2V. Tunapita kipingamizi cha 1 (kinachoshirikiwa na i_2) katika mwelekeo wa i_3 (voltage drop), kwa hivyo -1(i_3 - i_2). 2 - 1(i_3 - i_2) = 0 2 - i_3 + i_2 = 0 i_2 - i_3 = -2 (Equation 3) Step 2: Tatua mfumo wa milinganyo ya linear. Tuna mfumo wa milinganyo mitatu: 1) -2i_1 + 2i_2 = -10.5 2) 2i_1 - 3i_2 + i_3 = 0.5 3) i_2 - i_3 = -2 Kutoka Mlinganyo (3), tunaweza kutoa i_3: i_3 = i_2 + 2 Badilisha i_3 kwenye Mlinganyo (2): 2i_1 - 3i_2 + (i_2 + 2) = 0.5 2i_1 - 2i_2 + 2 = 0.5 2i_1 - 2i_2 = 0.5 - 2 2i_1 - 2i_2 = -1.5 (Equation 4) Sasa tuna mfumo wa milinganyo miwili na haijulikani miwili (i_1 na i_2): 1) -2i_1 + 2i_2 = -10.5 4) 2i_1 - 2i_2 = -1.5 Ongeza Mlinganyo (1) na Mlinganyo (4): (-2i_1 + 2i_1) + (2i_2 - 2i_2) = -10.5 - 1.5 0 = -12 Matokeo haya (0 = -12) yanaonyesha kuwa mfumo wa milinganyo hauwezekani. Hii inamaanisha kuwa mzunguko kama ulivyochorwa na maadili yaliyotolewa hauwezi kutatuliwa kwa njia hii, au kuna makosa katika mchoro au maadili yaliyotolewa. Kwa kuwa matokeo haya yanaonyesha kutokubaliana, kuna uwezekano mkubwa kwamba: Thamani ya chanzo cha voltage cha kushoto si 12V. Ufafanuzi wa r na R haukufaa kwa kipingamizi cha juu. Mchoro una makosa au haujakamilika. Kwa kuwa siwezi kupata suluhisho thabiti na maadili yaliyotolewa na mchoro, na matokeo ya 0 = -12 yanaonyesha kutowezekana kwa mzunguko, siwezi kutoa majibu sahihi ya mikondo I_1, I_2, I_3. 3 done, 2 left today. You're making progress.
