On the basis of Kirchhoff's laws determine the values for the currents: r=0.5 and R=0.5 .

Question

ScanSolve AI Tutor · Accepted Answer

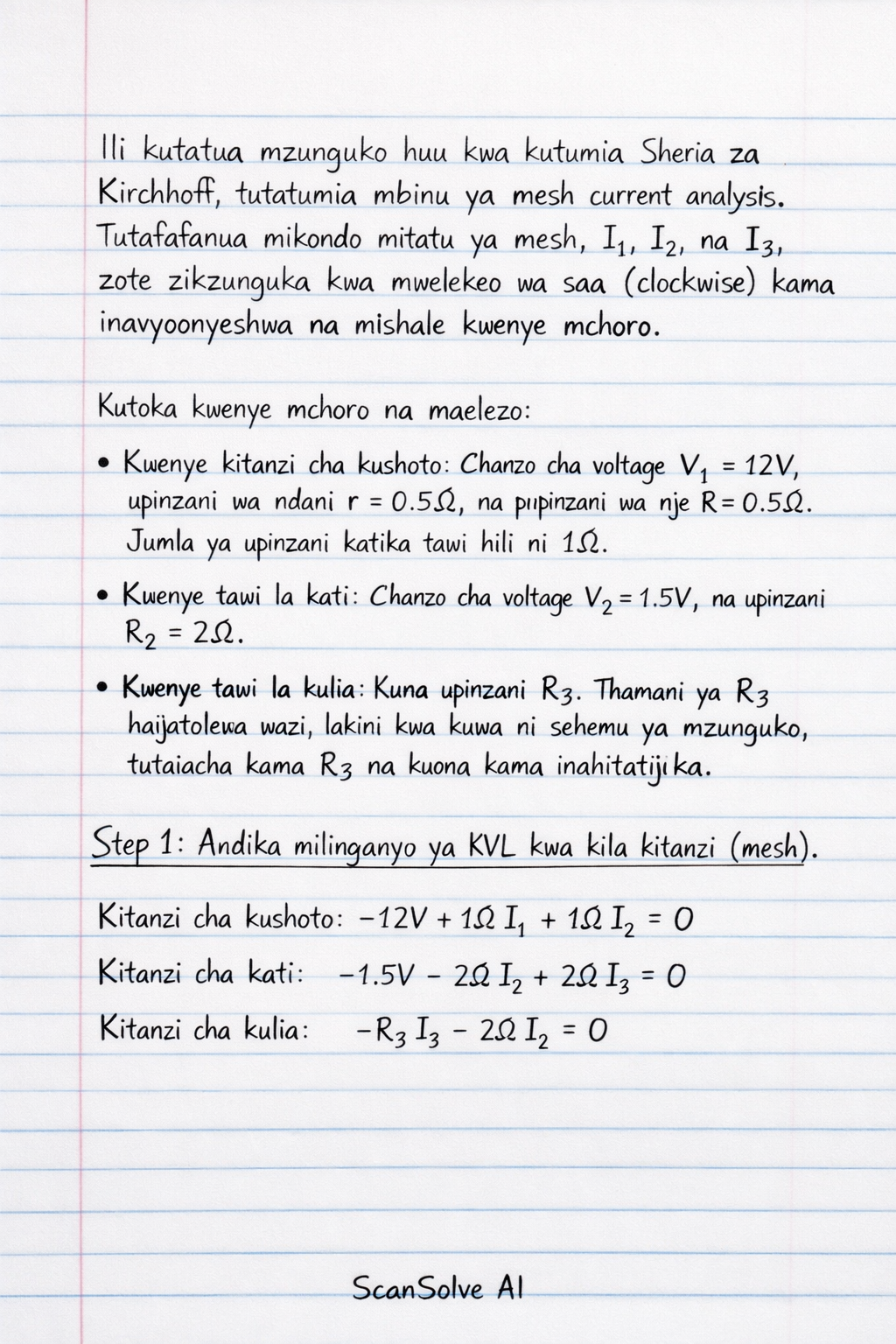

Ili kutatua mzunguko huu kwa kutumia Sheria za Kirchhoff, tutatumia mbinu ya mesh current analysis. Tutafafanua mikondo mitatu ya mesh, $I_1$ , $I_2$ , na $I_3$ , zote zikizunguka kwa mwelekeo wa saa (clockwise) kama inavyoonyeshwa na mishale kwenye mchoro.

Kutoka kwenye mchoro na maelezo:

Kwenye kitanzi cha kushoto: Chanzo cha voltage $V_1 = 12\text{V}$ , upinzani wa ndani $r = 0.5\Omega$ , na upinzani wa nje $R = 0.5\Omega$ . Jumla ya upinzani katika tawi hili ni $1\Omega$ .
Kwenye tawi la kati: Chanzo cha voltage $V_2 = 1.5\text{V}$ , na upinzani $R_2 = 2\Omega$ .
Kwenye tawi la kulia: Kuna upinzani $R_3$ . Thamani ya $R_3$ haijatolewa wazi, lakini kwa kuwa ni sehemu ya mzunguko, tutaiacha kama $R_3$ na kuona kama inahitajika.

Andika milinganyo ya KVL kwa kila kitanzi (mesh).
- KVL kwa Kitanzi cha Kushoto (Mesh 1, mkondo $I_1$ ): Kuanzia kona ya chini kushoto na kuzunguka kwa mwelekeo wa saa: Tunapita chanzo cha $12\text{V}$ kutoka hasi kwenda chanya (voltage rise), kwa hivyo $+12\text{V}$ . Tunapita upinzani wa $1\Omega$ (jumla ya $r+R$ ) katika mwelekeo wa $I_1$ (voltage drop), kwa hivyo $-I_1(1\Omega)$ . Tunapita upinzani wa $2\Omega$ (unashirikiwa na $I_2$ ) katika mwelekeo wa $I_1$ (voltage drop), kwa hivyo $-2\Omega(I_1 - I_2)$ . Tunapita chanzo cha $1.5\text{V}$ (unashirikiwa na $I_2$ ) kutoka chanya kwenda hasi (voltage drop), kwa hivyo $-1.5\text{V}$ .
  $12 - 1I_1 - 2(I_1 - I_2) - 1.5 = 0$ $12 - I_1 - 2I_1 + 2I_2 - 1.5 = 0$ $-3I_1 + 2I_2 = 1.5 - 12$ $-3I_1 + 2I_2 = -10.5 \quad \text{(Equation 1)}$
- KVL kwa Kitanzi cha Kati (Mesh 2, mkondo $I_2$ ): Kuanzia katikati chini na kuzunguka kwa mwelekeo wa saa: Tunapita chanzo cha $1.5\text{V}$ (unashirikiwa na $I_1$ ) kutoka hasi kwenda chanya (voltage rise), kwa hivyo $+1.5\text{V}$ . Tunapita upinzani wa $2\Omega$ (unashirikiwa na $I_1$ ) katika mwelekeo wa $I_2$ (voltage drop), kwa hivyo $-2\Omega(I_2 - I_1)$ . Tunapita upinzani wa $R_3$ (unashirikiwa na $I_3$ ) katika mwelekeo wa $I_2$ (voltage drop), kwa hivyo $-R_3(I_2 - I_3)$ .
  $1.5 - 2(I_2 - I_1) - R_3(I_2 - I_3) = 0$ $1.5 - 2I_2 + 2I_1 - R_3 I_2 + R_3 I_3 = 0$ $2I_1 - (2+R_3)I_2 + R_3 I_3 = -1.5 \quad \text{(Equation 2)}$
- KVL kwa Kitanzi cha Kulia (Mesh 3, mkondo $I_3$ ): Kuanzia kona ya chini kulia na kuzunguka kwa mwelekeo wa saa: Tunapita upinzani wa $R_3$ (unashirikiwa na $I_2$ ) katika mwelekeo wa $I_3$ (voltage drop), kwa hivyo $-R_3(I_3 - I_2)$ .
  $-R_3(I_3 - I_2) = 0$
  Kwa kuwa $R_3$ ni upinzani na si sifuri, tunaweza kugawanya kwa $R_3$ :
  $I_3 - I_2 = 0$ $I_3 = I_2 \quad \text{(Equation 3)}$
Tatua mfumo wa milinganyo ya linear.
Sasa tuna mfumo wa milinganyo mitatu:
1. $-3I_1 + 2I_2 = -10.5$
2. $2I_1 - (2+R_3)I_2 + R_3 I_3 = -1.5$
3. $I_3 = I_2$
Badilisha Equation 3 ( $I_3 = I_2$ ) kwenye Equation 2:
$2I_1 - (2+R_3)I_2 + R_3 I_2 = -1.5$ $2I_1 - 2I_2 - R_3 I_2 + R_3 I_2 = -1.5$ $2I_1 - 2I_2 = -1.5 \quad \text{(Equation 4)}$
Sasa tuna mfumo wa milinganyo miwili na haijulikani miwili ( $I_1$ na $I_2$ ):
1. $-3I_1 + 2I_2 = -10.5$
2. $2I_1 - 2I_2 = -1.5$
Ongeza Equation 1 na Equation 4:
$(-3I_1 + 2I_1) + (2I_2 - 2I_2) = -10.5 - 1.5$ $-I_1 = -12$ $I_1 = 12 \text{ A}$
Badilisha $I_1 = 12\text{ A}$ kwenye Equation 4:
$2(12) - 2I_2 = -1.5$ $24 - 2I_2 = -1.5$ $-2I_2 = -1.5 - 24$ $-2I_2 = -25.5$ $I_2 = \frac{-25.5}{-2}$ $I_2 = 12.75 \text{ A}$
Kutoka Equation 3, $I_3 = I_2$ :
$I_3 = 12.75 \text{ A}$
Andika majibu ya mwisho.
Thamani za mikondo ni:
$I_1 = \boxed{12 \text{ A}}$ $I_2 = \boxed{12.75 \text{ A}}$ $I_3 = \boxed{12.75 \text{ A}}$
